Тест усилителя Densen Beat-120 Plus: один шанс из ста

Тест усилителя Densen Beat-120 Plus: один шанс из ста

Несмотря на собственный индекс, этот усилитель не является в полном смысле новой моделью. Да и нуждается ли в серьезном обновлении продукция датской фирмы Densen, сторонницы классической аудиофилософии?

Фирма Densen Audio Technologies — воплощение идей и наработок ее основателя и бессменного руководителя Томаса Силлесена, олицетворение желанного для многих принципа: любимая работа — это высокооплачиваемое хобби.

Еще будучи студентом, Силлесен основал фирму Densen с намерением начать выпуск Hi-Fi-компонентов бескомпромиссного качества и надежности. Столь громкие слова подтверждались делом — покупателю новых (т.е. не подержанных) аппаратов Densen предоставлялась пожизненная гарантия на них. Этот принцип неукоснительно соблюдается и сейчас, но согласитесь — клиентам важна не возможность бесплатно отремонтировать компонент, а его безотказная работа. В связи с этим изделия Densen собираются высококвалифицированными специалистами в Дании; комплектующие проходят процедуру предварительного отбора, аналогичную «военной приемке», что практиковалась в СССР для оборонной продукции, и даже корпуса заказываются в Дании.

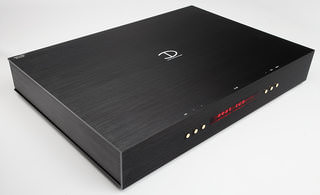

Дизайн Densen Beat-120 Plus настолько спартанский, что у кнопок на передней панели нет даже надписей. Впрочем, сторонники фирмы Densen отыщут нужную клавишу вслепую

На передней панели усилителя всего полдюжины кнопок. Они позволяют включить аппарат, изменить громкость, выбрать вход, обесточить все незадействованные цепи (режим Bypass), перейти к т.н. петле процессора (Processor Loop — см. ниже) и отобразить на дисплее текущее состояние усилителя, например уровень громкости. Сзади шесть линейных стереовходов (два, Tape 1 и Tape 2, — со сквозным каналом), а также входы/ выходы Processor In/Processor Out. Подключив к ним внешний процессор или эквалайзер (в линейке Densen есть модель SAXO) и нажав кнопку Processor Loop, вы направите входной сигнал прямо на процессор в обход цепей предварительного усиления, а сигнал с выхода процессора поступит на вход усилителя мощности. Разъем фирменной управляющей шины DenLink позволяет в рамках мультирумной системы создать из компонентов Densen единый комплекс. Любители бескомпромиссных решений смогут запитать В-120 от внешнего источника DNRG.

Модернизация

Одна из главных особенностей этого компонента состоит в широких возможностях его модернизации. В частности, можно установить в корпус В-120 фонокорректор для MM-картриджа или плату ЦАПа (разработан даже специальный ЦАП-интерфейс). На момент написания статьи в арсенале фирмы имеется плата FabelDAC, представляющая собой ЦАП с парой коаксиальных входов цифрового аудио (поддерживается сигнал разрешением до 24 бит/192 кГц) и собственным блоком питания с раздельными цепями для аналоговых и цифровых каскадов.

Сегодня также выпускается более совершенная плата IntDAC — четырехслойная, с оптимизированным сигнальным трактом и экранированным чипом ЦАПа. Помимо коаксиальных входов, появилась и «оптика», и асинхронный USB-порт. Другая плата расширения позволяет превратить В-120 в AV-предусилитель. Она выпускается в двух версиях и позволяет дополнить В-120 линейными входами/выходами 5.1/7.1, причем на фронтальные каналы будут работать штатные усилители мощности. Для создания полноценной многоканальной аудиосистемы останется лишь добавить 4-канальный мощник Densen В-340.

Весь тракт Densen Beat-120 Plus размещен на одной двухслойной печатной плате. Источник питания — многоступенчатый, состоит из семи узлов, отсюда и несколько конденсаторов различной емкости

Побеседуем об усилительном тракте. Он собран на двухслойной печатной плате, что обеспечивает эффективное разделение сигнального и «земляного» слоев и позволяет создать наиболее короткий сигнальный тракт. Предусилительный каскад основан на схемотехнике флагманского преда В-250 и оснащен тремя раздельными источниками питания с фильтрующими конденсаторами общей емкостью 30 000 мкФ. В качестве регулятора громкости используется релейный аттенюатор с микропроцессорным управлением. Такое решение позволяет минимизировать пути прохождения сигналов, а следовательно, помехи и уровень шумов самоиндукции. Диапазон регулирования — 200 шагов по 0,5 дБ, при этом нет никакого дисбаланса на малых уровнях громкости, характерного для более дешевых схем.

Каскады усиления мощности основаны на решениях, применяемых в топовой модели В175. Обратная связь не используется, на малой громкости схема работает в чистом классе А. Блок питания мощника оснащен четырьмя независимыми источниками и батареей накопительных конденсаторов общей емкостью 40 000 мкФ. Во всем тракте применяются металлопленочные резисторы Vishay (допуск ±1%). В блоках питания установлены быстродействующие конденсаторы Densen.

Уверенный усилитель

Звучание этого аппарата характеризуется чертами, которые, как правило, не уживаются вместе. С одной стороны — это очень уверенный усилитель. Он способен прекрасно работать с очень разной акустикой, в том числе весьма капризной. Раскачать напольники Dynaudio Confidence C4 ему гораздо легче, чем большинству других аппаратов такого класса; на большой громкости он не захлебывается. Вторая черта — потрясающая точность и нейтральность воспроизведения, но без механистичности. Усилитель как бы отходит на задний план: обращаешь внимание на то, как работает акустика, какую запись слушаешь и с какого носителя.

В тылу только несимметричные входы/выходы. Кроме них имеются два нестандартных порта: прямоугольная колодка фирменной управляющей шины DenLink и круглый разъем внешнего блока питания

Включите «Aмок» Тома йорка, и Densen направит на вас все сверла аналоговых синтезаторов, но поставьте Баха в исполнении Ростроповича, и его игра поразит вас изяществом тембров и богатством интонаций. Такого сочетания нейтральности и проникновенности, способности управлять акустикой и исполнять с неизменным успехом музыку столь разных жанров не часто встретишь. Этот усилитель действительно способен стать основой высококлассной и универсальной аудиосистемы. Его планируется выпустить всего в сотне экземпляров, так что торопитесь с покупкой — у вас лишь один шанс из ста.

Результаты измерений и паспортные данные усилителя Densen Beat-120 Plus

Поскольку в усилителе отсутствуют регуляторы тембра, на АЧХ всего один график, и он близок к идеальному. Спада на басах нет вовсе, да и на верхах амплитуда выходного сигнала начинает уменьшаться лишь на частотах выше 50 кГц. Все это говорит о том, что аппарат полностью раскроет потенциал записей высокого разрешения.

Амплитудно-частотная характеристика усилителя Densen Beat-120 Plus

Измеренная мощность практически соответствует заявленной, поэтому в реальных условиях усилитель выдает около 65 Вт/кан. Вкупе с довольно низким коэффициентом демпфирования это говорит о необходимости подбирать к нему акустику чувствительностью не ниже 88 дБ. Коэффициент нелинейных искажений пренебрежимо мал во всем диапазоне частот (не этим ли вызывается отмеченная нами нейтральность звучания?), уровень разделения каналов более чем достаточный, хотя и не рекордный.

Данные лаборатории Stereo&Video, февраль 2014

Рвых (КНИ 0,7%, 8 Ом), Вт, на 80/1000/10 000 Гц78,8/80,6/76,8

Коэффициент демпфирования 36

КНИ на 0,5 Pвых, %, на 80/1000/10 000 Гц0,008/0,009/0,009

Верхняя рабочая частота, кГц, по уровню –0,5/–3/–6 дБ60/>95/>95

Неравномерность в полосе частот 20 Гц — 20 кГц, дБ0,3

Уровень АЧХ на10/95 кГц, дБ0,01/–1,32

Разделение каналов, L-R/R-L, дБ55,1/54,8

Дисбаланс каналов, дБ–0,2

Паспортные данные

Выходная мощность (8 Ом): 2х75 Вт

Подключение акустики: винт.

Минимальный импеданс АС: 4 Ом

Аудиовходы/выходы: линейные (стерео)7/3

на передней панели: –/–

балансный: –/–

Phono: опция

предусилитель, выход: 3

усилитель мощности, вход: +

Цифровые входы: коакс./оптопция/опция, порт USB: опция

Выход на наушники: –

Выход на сабвуфер: –

Интерфейс RS-232: –

Вход/выход: внешнего ИК-приемника–/–

релейного сигнала 12 В: –/–

Шина управления: Denlink

Потребляемая мощность, Вт: 200 Вт

Габариты, мм: 440x64x310

Масса, кг: 13

Управление: пульт ДУ (опция)

Опубликовано в журнале Stereo&Video, № 3, 2014
ТЕГИ:#Densen
50 дБ +

Комментарии

#

На фото нет всех тех "30 000 мкФ и 40 000 мкФ". Явно какая-то ошибка и где правда? Сдается, что все описанное про емкости относится к 150 (так емкостей в четыре раза больше). На фото по кол-ву конденсаторов видно что всего три линии питания. Кроме того, видя отсутствие реле защиты акустических систем, можно предположение, что такая защита отсутствует. Вы готовы лишить свои любимые АС защиты?

- 50 дБ +
#

Теоретически, защита АС может быть и чисто электронной, например, ПТ ключи или тиристоры. Хотя, селекторы при этом на релюшках. А вот к питанию вопросов, действительно, много.

- 50 дБ +
#

Хорошо видно, что питание и акустику разделяет батарея сопротивлений (что само по себе -спорное решение) и выходной транзистор. Представьте, что будет в случае пробоя последнего или его полного незапланированного открытия? Как минимум - конденсаторы питания разрядятся на АС. Как максимум....

- 50 дБ +
#

Да, последствия будут печальны. Вообще странно как-то. Дисплеи, ПДУ и электронное управление ставят, а один бакс на реле сэкономили.

- 50 дБ +
#

Кстати дистанционка у Денсонов это опция так к сведению. И читать интересно как вы обсудите схемы одного из авторитетнейших усилитестроителей.

- 50 дБ +
#

Вот на счёт батареи сопротивлений тоже непонятно. Хорошо видно, что соединяются параллельно. В Дании не нашлось белых "кирпичей"? Пытались нивелировать разброс сопротивлений? Так в статье указано, что детали подбираются...

- 50 дБ +
#

Есть предположение, что оконечный каскад не имеет обратной связи и защита именно вых. каскада (не АС) организована на эл. уровне. Но, повторю, это решение не защищает акустику от аварии. Думаю, что инженеры настолько уверены в надежности, что не случайно убрали реле для отсоединения АС. А вообще, схемотехника довольно интересная и необычная, по сравнению с распространенными классическими решениями.
