Один сабвуфер хорошо, а два лучше

Один сабвуфер хорошо, а два лучше

Система домашнего кинотеатра немыслима без основательной басовой поддержки. Иначе исчезнут объем, глубина сцены, поблекнут звуковые эффекты и пропадет ощущение присутствия. Поэтому сабвуфер нужно не только выбрать, но и грамотно установить.

Где поставить сабвуфер

Характер баса напрямую зависит от расположения НЧ-звена в помещении, от особенностей и его размеров, ну и от места пребывания слушателя. Каждая комната обладает резонансами, которые проявляются при наслоении звуковых волн, отражающихся от потолка, пола и стен. Возникающие при этом стоячие волны (моды) становятся причиной потери качества баса, его «подгуживания» и других неприятностей. Стоячие волны делятся на осевые, касательные и косые.

В первую очередь обычно учитывается влияние осевых волн. Частоту, на которой имеются моды, можно рассчитать по формуле: F=V/(2 х L), где F — это резонансная частота, V — скорость звука (343 м/с при 20°C), а L — расстояние между параллельными стенами комнаты.

Моды также присутствуют на частотах, кратных базовой и являются причиной неодинакового звукового давления на резонансной частоте в разных точках помещения. В одних точках амплитуда сигнала может быть максимальной, в других — минимальной. Так формируются пики и провалы. Стоячие волны образуют пики вблизи стен, поэтому при расположении НЧ-излучателя у стены бас усиливается.

Для получения предельно близкого к оригиналу звучания аудиосистема должна обладать как можно более линейной частотной характеристикой. Для достижения такой АЧХ при выборе места расположения сабвуфера и точки прослушивания следует избегать зон с пиками и провалами. Многое зависит от геометрии помещения. В кубической комнате довольно сложно получить равномерную АЧХ. По возможности для достижения гармоничного саунда рекомендуется устанавливать сабвуфер ближе к фронтам. Существует эффективный метод определения места установки опытным путем — «Subwoofer Crawl», при котором саб нужно расположить в месте прослушивания и запустить трек с акцентированным басом. Инсталлятор принимает такое положение, чтобы голова оказалась на уровне излучателя сабвуфера, и начинает двигаться от него (crawl пер. как «ползти» с англ.), одновременно вслушиваясь в звучание. Место, в котором бас будет наиболее сбалансированным на слух, станет точкой для установки саба.

Но даже в случае удачной установки одного сабвуфера при смещении на каких-то 60-70 см относительно места прослушивания качество баса изменится, и отнюдь не в лучшую сторону. Выход из такой ситуации один – установка двух сабвуферов. Пара поможет сбалансировать комнатные моды и обеспечит более равномерное распределение НЧ-волн по всему помещению, да и система станет менее склонной к перегрузке. Одинаковые модели сабов легче согласовать по параметрам, а при желании повысить качество и запас по НЧ в системе следует помнить о том, что прямоугольные комнаты «любят» четное число сабвуферов – 2, 4, 6 и т.д.

Где поставить два сабвуфера

Согласно данным ассоциации CEDIA, специализирующейся на профессиональных инсталляциях, идеальным решением для пары сабвуферов станет их установка по центру противоположных стен – тыльной и фронтальной или двух боковых. Оптимальное расположение четырех НЧ-источников — в углах комнаты или же рядом с центрами противоположных стен. Такая конфигурация сведет к минимуму влияние стоячих волн (благодаря эффекту интерференции) и позволит обойтись менее мощными моделями. Жилые комнаты обычно не имеют абсолютно одинаковых стен (например, на одной из них может оказаться мебель). Окна и двери тоже вносят свой «вклад» в равномерность распределения баса. Поэтому каждая инсталляция требует индивидуального подхода. Исследовательская работа Тода Велти (Todd Welti) из компании Harman «Subwoofers: Optimum Number and Locations» («Сабвуферы: оптимальное количество и расположение») подтверждает тот факт, что оптимальный вариант для ДК — это два, а лучший — четыре НЧ-модуля.

Вместо одного мощного сабвуфера целесообразнее установить два менее мощных. Они, как правило, имеют более скромные габариты, позволяют равномерно распределить НЧ, обеспечивают линейную АЧХ без явных пиков и провалов, а также облегчают задачу автокалибровки АС с помощью таких систем, как Audyssey MultEQ.

Система ДК с двумя сабвуферами позволит наслаждаться точным и быстрым басом в кино, который не захлебнется даже на самых ответственных динамичных переходах. Такая конфигурация обеспечит преимущество при прослушивании музыки в стерео-режиме при использовании полочных мониторов с урезанной НЧ-секцией.

Перечислим рекомендации о расстановке пары сабвуферов:

1) в углах у фронтальной стены комнаты

2) у фронтальной стены на расстоянии от боковых стен, равном 1/3 ширины комнаты (обычно рядом с АС левого и правого каналов).

3) в центре фронтальной и тыльной стен, что трудноосуществимо на практике ввиду наличия стойки с аппаратурой и спикера центрального канала.

Пример от Velodyne

В качестве официальной концепции «пары сабвуферов для ДК» можно привести пример Velodyne Acoustics, Inc. Для большой прямоугольной комнаты рекомендуется задействовать флагман DD-18+ из серии Digital Drive PLUS с системой Digital High-Gain Servo, понижающей искажения до 0,5% за счет контроля/отслеживания положения диффузора с частотой в 16000 раз в секунду. Усилитель в классе D мощностью 1250 Вт использует автоматическую систему настройки Auto-EQ Plus с 8-полосным параметрическим эквалайзером и высокоточным микрофоном. Подробная ручная настройка проводится с ПК, который подключается через порт Mini-USB. В лицевую панель DD-18+ встроен 18-дюймовый вуфер из композитного сэндвича (стекловолокно/Rohacell). Инертный закрытый корпус DD-18+ весит более 64 кг.

Джо Финн (Joe Finn), тренер по акустике Velodyne, рассказывает о том, как правильно поставить два сабвуфера в комнате

Можно сэкономить и задействовать пару сабов DD-15+, которые находятся рангом пониже и имеют 15-дюймовые диффузоры. При этом они создадут более равномерное распределение НЧ в комнате по сравнению с одним DD-18+ при прочих равных условиях. При этом необходимо согласовать сабвуферы по фазе (как между собой, так и между сателлитами системы), так и по уровню громкости. Частоту среза рекомендуется выставлять в зависимости от типа фронтальных АС - обычно это 80 –100 Гц. Задержка устанавливается единая для обоих сабов при их симметричном расположении в комнате. Для настройки есть несколько способов оптимизации: Place & Play (по заводским установкам EQ), Self-EQ, Auto-EQ Plus и Manual-EQ.

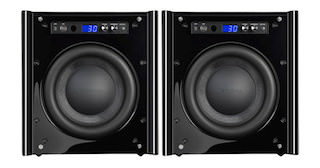

Сабвуфер Velodyne Digital Drive Plus 15 (DD-15+), оснащенный 15-дюймовым (что видно из индекса) драйвером. Его мощность — 1250 Вт (RMS), частотный диапазон — 9–300 Гц

Velodyne рекомендует использовать автоматическую настройку Auto-EQ Plus и комплектный CD с тестовыми сигналами для калибровочного микрофона. В процессе работы Auto-EQ Plus звук саба автоматически выключается для оценки того, как работают спикеры AV-системы в области НЧ. Затем саб вновь активируется. Происходит его тонкая настройка под звучание спикеров для получения бесшовного саунда всей системы. Далее происходит регулировка уровня выходного сигнала, АЧХ, параметров кроссовера и фазы сигнала на выходе с помощью параметрических фильтров. Для реализации ручной настройки Manual-EQ удобно использовать компьютер.

Советы от Velodyne

Согласно мнению инженеров Velodyne, два сабвуфера у центров фронтальной и тыловой стен обеспечат наиболее однородное звучание и линейную характеристику по всему объему комнаты. Их расположение в диагонально противоположных углах комнаты позволит повысить мощность и немного освободить место на переднем плане. Однако характеристику в этом случае уже нельзя назвать линейной. Установка на расстоянии в 1/3 или 1/4 длины комнаты от фронтальной стены (рядом с боковыми стенами) обеспечит баланс между мощностью и линейностью АЧХ. Хороший вариант для проблемных комнат.

Флагманский сабвуфер Velodyne Digital Drive Plus 18 (DD-18+), мощность 1250 Вт (RMS), частотный диапазон — 8–300 Гц

Подводя итоги можно с уверенностью сказать, что два сабвуфера – это наиболее оптимальный вариант для любой AV-системы, который позволяет равномерно наполнить саундом все помещение и обеспечивает отличную динамику. Такая конфигурация позволяет предусмотреть большее количество мест для зрителей без ущерба в качестве баса для каждого из них. Вообще-то в Velodyne не против и четырех сабов для серьезного ДК — два на фронт и два на тыл. Но для большинства пользователей, полагаем, будет достаточно и двух.
