Линейка TEAC 501 Reference сформирован достаточно специфическим образом. Компоненты часто дублируют функции друг друга, но если вы стремитесь к максимальному качеству, рано или поздно соберете их все.

Построение системы из компонентов TEAC 501 Reference может начинаться с одного-единственного компонента — усилителя AI-501DA, имеющего как аналоговые, так и цифровые входы, включая USB, а также оснащенного встроенным усилителем для наушников. Дизайн всей серии лично у меня вызывает положительные эмоции, а уж усилитель с его стрелочными индикаторами просто шедевр и предмет аудиофильского культа.

Внутри сравнительно компактного корпуса уместился усилительный блок класса D норвежской компании ABLETEC, тороидальный трансформатор с увеличенным сердечником и диодами Шоттки, фильтрующими сетевые помехи, а также платы предварительного усилителя, цифровой части и усилителя для наушников.

Усилитель демонстрирует отличную управляемость и динамику практически с любой акустикой, кроме самых мощных и низкочувствительных напольников. Тональность нейтральная, но звучание при этом совершенно нескучное, живое. Музыка любых жанров звучит выразительно, естественно, комфортно и предельно точно. Уже за звук AI-501DA можно наградить званием «лучшее предложение в своем классе», но у него же есть еще и дополнительные возможности.

В корпусе полного усилителя AI-501DA разместился сравнительно небольшой тороидальный трансформатор. Усилителю ABLETEC, работающему в классе D, большего и не требуется.

Встроенный усилитель звучит неплохо, но жестковато и упрощенно. После роскошного саунда, который выдает AI-501DA с акустикой, хотелось бы большего. А вот встроенный ЦАП BurrBrown PCM5102 (хоть и не самый аудиофильский) показывает себя вполне достойно, и при цифровом подключении недорогого CD-проигрывателя вы наверняка отметите повышение качества звучания. На USB-входе работает чип Tenor TE8802L. Асинхронный режим передачи данных поддерживается, включая режим 24 бит/192 кГц, к звуку претензий не возникло, используя в качестве источника сигнала компьютер с аудиофайлами высокого разрешения, потенциал усилителя вполне можно раскрыть, а вопрос создания аудиосистемы соответственно закрыть. Однако я бы не советовал спешить с выводами.

Следующий компонент, который я предлагаю рассмотреть, — CD-проигрыватель PD-501HR, точнее говоря CD/PCM/DSD-проигрыватель. Данное устройство посвящено в первую очередь тем, кто принципиально или в силу жизненных обстоятельств не хочет/не может (нужное подчеркнуть) использовать компьютер в качестве источника цифрового аудиосигнала. Его встроенный привод способен воспроизводить не только CD-DA, но также CD- и DVD-диски с данными, а цифровая начинка может декодировать аудиофайлы высокого разрешения PCM в качестве до 24 бит/192 кГц, записанные в формате WAV, и DSD-поток с дискретизацией 2,8 и 5,6 МГц в формате DSF. Сам транспорт непростой, это фирменный VACS с антивибрационной технологией. Цифроаналоговое преобразование осуществляет топовый ЦАП от CirrusLogic CS4398. Важно отметить, что декодирование DSD-потока осуществляется напрямую без промежуточного DSD-PCM преобразования. Операционные усилители, используемые на аналоговом выходе, — JRC NJM5532. Схема блока питания раздельная для цифровой и аналоговой части.

Черный экран, расположенный рядом с оптическим приводом VACS, прячет под собой второй блок питания с крупным трансформатором на Ш-образном железе (первый, импульсный, блок питания находится в противоположной части корпуса.

Наивысшее качество звучания, как и ожидалось, получается при воспроизведении аудиофайлов высокого разрешения. Учитывая возможную разницу в мастеринге, сложно однозначно сказать, звучит лучше DSD или PCM, но совершенно очевидно, насколько оба формата превосходят стандартный аудио CD. Аналоговые выходы проигрывателя PD-501HR обеспечивают хорошее звучание, соответствующее ценовой категории проигрывателя, более высокого качества можно добиться при цифровом подключении, тем более что внешний ЦАП в серии 501 Reference также имеется.

ЦАП UD-501 устроен сложнее, чем в CD-проигрывателе, непосредственно цифроаналоговым преобразованием занимаются два 32-разрядных чипа BurrBrown PCM1795. В аналоговой части в каждом канале установлено по два операционных усилителя MUSES8920, выходы есть как не балансные, так и балансные. Вся схема ЦАП выстроена по принципу двойного моно, включая питание, в котором используется два тороидальных трансформатора по одному на канал.

Два трансформатора, установленные в блоке питания ЦАП UD-501 понадобились для реализации схемы «двойное моно». Как следствие — чистый звук и превосходное разделение каналов.

Как и в CD-проигрывателе, в ЦАПе поддерживается прямое преобразование DSD-потока в аналоговый сигнал, но в случае подключения устройства к компьютеру по USB-интерфейсу можно задействовать преобразование DSD в аналоговый сигнал через переформатирование в РСМ, поскольку без специальных драйверов компьютеры Мас поддерживают только такой режим работы. При использовании фирменных драйверов для Windows и Мас, максимальное разрешение принимаемого РСМ потока может составлять 32 бит/384 кГц.

Качество звучания ЦАП UD-501 превзошло самые смелые ожидания, особенно учитывая его вполне демократичный ценник. В стандартных настройках саунд нейтральный, живой, выразительный, с высоким для своего класса разрешением и отличными динамическими характеристиками. Сцена выстраивается объемно, четко, с хорошей локализацией и адекватными пропорциями. Небольшое меню управления позволяет активировать апсемплинг, который несколько скругляет и смягчает звуки, создавая при этом ощущение чуть более высокого разрешения и лучшей артикуляции. В характере подачи музыкального материала появляется легкость, певучесть, которую, впрочем, можно отнести к окрашенности.

А вот забавный парадокс: усилитель для наушников HA-501 обладает самым крупным и самым мощным трансформатором питания. Хотя в этом нет ничего удивительного — класс А требует много энергии.

Режим цифрового фильтра Sharp делает звук более резким, четким, а режим Slow смягчает подачу.

Звучание усилителя для наушников, встроенного в ЦАП, оказалось заметно лучшим, чем у того, что встроен в усилитель AI-501DA. Разрешение заметно выше, музыка звучит цельно, выразительно, неплохо прорабатывается басовый диапазон, богаче тембры. Но если прослушивание музыки в наушниках происходит не реже, чем прослушивание с помощью акустики, еще один апгрейд системы неизбежен.

Усилитель для наушников HA-501 — это как раз тот компонент, для которого можно использовать балансное подключение. ЦАП PD-501HR и усилитель AI-501DA балансных интерфейсов не имеют. Схема усилителя для наушников, так же как и схема ЦАПа, построена по принципу двойного моно, с использованием операционных усилителей MUSES8920 и дискретных элементов. Работает усилитель в классе А с применением технологии Active DC Servo, сохраняющей постоянное нулевое смещение напряжения. Помимо своей непосредственной функции — работы в качестве усилителя для наушников, HA-501 может также выступать в роли предварительного усилителя с регулируемым или линейным небалансным выходом.

Для коммутации столь небольших компонентов было бы здорово иметь межблочные кабели соответствующей длины. Похоже, что тут даже 0,75-м кабели окажутся чересчур длинными.

Усилитель для наушников, встроенный в ЦАП UD-501, был очень даже неплох, но специально созданный для этого HA-501 имеет более высокий класс качества. В его исполнении записи просто оживают, увеличивается разрешение, бас становится еще более упругим и управляемым, лучше передаются интонации и тонкие оттенки вокала и живых инструментов.

Специальная пятипозиционная регулировка демпинг-фактора позволяет согласовать усилитель с наушниками разных типов. Согласно таблице, приведенной на сайте производителя, положение регулятора High соответствует коэффициенту демпфирования 76 и импедансу наушников 32 Ом, а положение Low дает коэффициент демпфирования 118 и предназначается для наушников с импедансом порядка 600 Ом. Мои наушники имели импеданс 64 Ом, что соответствует положению, следующему после отметки High. Снижение коэффициента демпфирования ниже рекомендуемого давало сухой и жесткий звук, а по мере увеличения он менялся от нейтрального (положение между High и Mid или Mid) до бархатисто-мелодичного, чем-то похожего на ламповое (в положении Low, когда коэффициент демпфирования был максимальным).

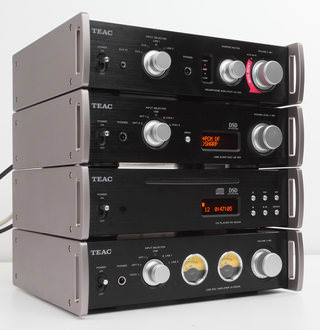

Все компоненты серии 501 Reference оставили крайне положительное впечатление. Каждый хорошо продуман и качественно изготовлен. Всей компанией или в различных сочетаниях они способны обеспечить высокое качество звучания и смотрятся очень стильно. Несмотря на скромные габаритные размеры, сравнимые с пачкой бумаги формата А4, по серьезности конструкции и качеству звучания это полноценный, очень добротный Hi-Fi.

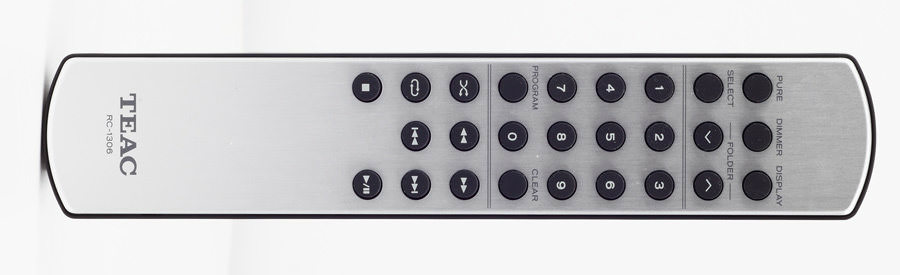

Для управления системой, собранной из компонентов 501 Reference, потребуется один пульт дистанционного управления.

Паспортные данные

Усилитель TEAC AL-501DA

Тип устройства: полный усилитель

Класс: D

Мощность: 2х 90 Вт (4 Ом) 2х 45 Вт (8 Ом)

Частотный диапазон: 10—60 000 Гц (–3 дБ)

Соотношение сигнал/шум: 100 дБ

Микросхема ЦАП: BurrBrown PCM5102

Микросхема USB-ЦАП: Tenor TE8802L

Усилитель для наушников: 50 мВт (32 Ом)

Входы: 2х оптических (24 бит/96 кГц), 2х коаксиальных (24 бит/192 кГц), USB тип В (РСМ до 24 бит/192 кГц, DSD 2,8/5,6 МГц)

Габариты: 290х81,2х244 мм

Вес: 4 кг

Проигрыватель TEAC PD-501HR

Тип устройства: CD/DSD/PCM-плеер

Поддерживаемые носители: CD-DA, CD-R/RW, CD/DVD-ROM, DVD+R/RW, DVD-R/RW

Микросхема ЦАП: CirrusLogic CS4398

Операционные усилители: JRC NJM5532

Максимальное качество сигнала PCM: 24 бит/192 кГц, DSD 5,6 МГц

Частотный диапазон CD/PCM/DSD: 20—20 000 Гц/20—80 000 Гц/20—80 000 Гц

Гармонические искажения: CD/PCM/DSD0,0013/0,0004/0,0005%

Соотношение сигнал/шум: 116 дБ

Выходы: аналоговый небалансный, цифровые коаксиальный и оптический

Габариты: 290х81,2х244 мм

Вес: 4,2 кг

ЦАП TEAC UD-501

Микросхема ЦАП: Burr Brown PCM1795

Операционные усилители: MUSES8920

Частотный диапазон: 5—80 000 Гц (–3 дБ)

Гармонические искажения: 0,0015%

Соотношение сигнал/шум: 115 дБ

Усилитель для наушников: 100 мВт (32 Ом)

Входы: 2х оптических (24 бит/96 кГц), 2х коаксиальных (24 бит/192 кГц), USB тип В (РСМ до 32 бит/384 кГц, DSD 2,8/5,6 МГц)

Выходы: аналоговые балансный и небалансный

Габариты: 290х81,2х244 мм

Вес: 4 кг

Усилитель для наушников TEAC HA-501

Класс: А

Операционные усилители: MUSES8920

Частотный диапазон: 10—100 000 Гц (+/–3 дБ)

Коэффициент демпфирования: 76—118 (регулируемый)

Импеданс нагрузки: 32—600 Ом

Максимальная мощность: 1400 мВт (32 Ом) — 135 мВт (600 Ом)

Гармонические искажения: 0,002% (32 Ом) — 0,01% (600 Ом)

Соотношение сигнал/шум: 110 дБ

Входы: аналоговый балансный, 3х аналоговых небалансных

Выходы: для наушников, аналоговый небалансный

Габариты: 290х81,2х244 мм

Вес: 4,1 кг

Опубликовано в журнале Stereo&Video, № 5, 2013
