Статья о создании усилителя, в схемотехнике и конструкции которого использованы нетрадиционные технические решения. Проект некоммерческий.
Увлекаться аудиотехникой и слушать музыку я начал очень давно, с конца 80-х годов и продолжительное время был твердо убежден, что любой УМ с лейблом Sony, Technics, Revox и т.д. намного лучше отечественных усилителей, а самоделок – тем более, так как у западных брендов и технологии, и самые качественные детали, и опыт.
Все изменилось после статьи А.М. Лихницкого в журнале Аудиомагазин № 4(9) 1996, где рассказывалось о разработке и внедрении в производство в 70-е годы усилителя Бриг-001, автором которого он является. Волею случая, спустя небольшой промежуток времени, неисправный Бриг-001 из первых выпусков попал мне в руки. Используя только оригинальные отечественные детали 70-х - 80-х годов, привел этот УМ в первоначальное состояние, чтобы можно было оценить его звуковые способности как можно более достоверно.
Подключение усилителя Бриг-001 вместо Technics SU-A700 домашней аудиосистемы повергло меня в шок – Бриг звучал намного лучше, хотя параметры имел скромнее и был старше лет на 20. Именно в этот момент возникла идея сделать усилитель своими руками, способный заменить штатный в аудиосистеме, что и было сделано в 1998 году, преимущественно, на отечественной элементной базе военной приемки. Новый аппарат не оставлял шансов на сравнительных прослушиваниях уже и более именитым усилителям, типа NAD и Rotel средних моделей линейки и был вполне убедителен даже в сравнении с их более старшими собратьями. Дальнейшее развитие проект получил в 2000-м году, в виде двухблочного УМ по той же схеме, но с новым конструктивом и увеличенной энергоемкостью блока питания. Сравнивался он уже с транзисторными и ламповыми усилителями из ценовой категории до нескольких тысяч долларов США, причем, во многих случаях превосходил их по качеству звучания. Тут я понял еще одну вещь – конструкция усилителя решает почти все.
Анализируя результаты прослушиваний, особенно с участием тех усилителей, которые звучали лучше моего двухблочного УМ, я пришел к выводу, что чаще на высоте оказывались либо хорошие ламповые конструкции, либо транзисторные без общей ООС. Были среди них и УМ с глубокой ОООС, в спецификациях которых нередко красовались очень высокие значения скорости нарастания выходного напряжения – 200 В/мкс и выше. Как правило, эти аппараты были дорогие, а их схемотехника отсутствовала в открытом доступе. Мой оконечник тоже имел достаточно глубокую ОООС, но невысокое по сравнению с ними быстродействие – около 50 В/мкс, при сопоставимом выходном напряжении. Ему иногда не хватало способности передать в полной мере натуральность тембров музыкальных инструментов и голосов исполнителей, эмоции музыкантов. На некоторых композициях подача музыки упрощалась, часть тембрального богатства скрывалось за некой тонкой серой вуалью. Наверное, это и называют «транзисторным звучанием», присущим УМ с обратной связью.
Причины «транзисторного» звука в УМ с ОООС неоднократно обсуждались и на форумах, и в книгах по схемотехнике, и в публикациях журналов, соответствующих данной тематике. Одна из известных версий, которой и я придерживаюсь, заключается в том, что низкое выходное сопротивление охваченных общей ООС усилителей, измеренное на синусоидальном сигнале и активной нагрузке, совсем не остается таковым при воспроизведении музыки на АС, что позволяет сигналам противо-ЭДС от динамических головок проникать с выхода усилителя по цепям обратной связи на его вход. Эти сигналы не вычитаются ОООС, так как уже отличаются по форме и имеют фазовый сдвиг относительно исходных, поэтому они благополучно усиливаются и снова попадают в акустические системы, вызывая дополнительные искажения и посторонние звуки в аудиотракте. Методы борьбы с этим эффектом периодически обсуждаются. Как примеры, можно привести следующие:
1. «Ложный» канал ОООС, когда ее сигнал снимается с одного из параллельно включенных элементов оконечного каскада, который не подсоединен к АС, а нагружен на резистор определенного номинала.
2. Снижение выходного сопротивления УМ еще до охвата ОООС.
3. Увеличение быстродействия внутри петли ОООС до «космических» скоростей.
Естественно, что самый действенный способ борьбы с артефактами ОООС - это исключение ее из схемотехники УМ, но мои попытки построить что-то стоящее без ОООС на транзисторах не увенчались успехом. Начинать с нуля в сфере ламповой аудиотехники посчитал уже нецелесообразным для себя. Способ из пункта «1» вызывал много вопросов, поэтому начал опыты с увеличением быстродействия внутри петли обратной связи, учитывая и пункт «2». Хотелось бы сразу обратить внимание на тот факт, что скорость нарастания выходного напряжения, достаточная для правильного воспроизведения усилителем атаки звука музыкальных инструментов, является величиной относительно небольшой, а ее сверхвысокие значения актуальны только по отношению к работе ОООС.
Понятно, что в усилителях с общей ООС не все проблемы решаются увеличением скорости нарастания, но основная мысль была в следующем, при прочих равных параметрах: чем выше скорость внутри петли ОООС, тем быстрее будут затухать «хвосты» некомпенсированных обратной связью сигналов и что должен быть какой-то порог их заметности на слух, учитывая снижение длительности артефактов с повышением быстродействия. Двигаясь по этому направлению, очень быстро столкнулся с проблемой приблизиться хотя бы к планке 100 В/мкс в УМ на дискретных элементах - при наличии в схеме каскадов на мощных транзисторах все оказалось гораздо сложнее. В усилителях с обратной связью по напряжению высокое быстродействие у меня никак «не вязалось» с устойчивостью, а в УМ с ТОС (с токовой обратной связью) не удавалось, без применения интегратора, получить на выходе приемлемый уровень постоянного напряжения, хотя со скоростью все было в порядке, да и с устойчивостью проблемы решались. Интегратор меняет звучание не в лучшую сторону, по моему мнению, поэтому очень хотелось обойтись без него.
Ситуация была практически тупиковая и уже не первый раз возникали мысли, что если создавать усилитель мощности с ООС по напряжению, то используя топологию предварительного или телефонного усилителя, гораздо проще будет сделать его быстродействующим, широкополосным, устойчивым и без интегратора, что, по моему мнению, должно положительно сказаться на качестве звучания. Оставалось только придумать, как это реализовать. Почти 10 лет решения не было, но за это время была проведена домашняя «НИР» по исследованию влияния скорости нарастания выходного напряжения внутри петли общей ООС на качество звучания, для чего был создан макет, позволяющий проводить испытания различных композитных усилителей на ОУ.
Результаты моей «НИР» были такими:
1. Быстродействие и полоса пропускания композитного усилителя должны увеличиваться от входа к выходу.
2. Коррекция только однополюсная. Никаких конденсаторов в цепях ООС.
3. Для усилителя с максимальным выходным напряжением 8.5 В RMS, при глубине ОООС около 60 дБ, заметный прирост в качестве звука появляется где-то в интервале 40-50 В/мкс, а затем - уже ближе к 200 В/мкс, когда у усилителя практически перестает быть «слышно» ОООС.
4. Свыше 200 В/мкс заметного улучшения не наблюдалось, но для УМ с выходным напряжением 20 В RMS, к примеру, нужно уже 500 В/мкс для достижения такого же результата.
5. Входные и выходные фильтры, ограничивающие полосу УМ, проявляют себя в звучании далеко не лучшим образом, даже если частота среза существенно выше верхней границы звукового диапазона.
После неудачных опытов с УМ на дискретных элементах, мой взор обратился к быстродействующим ОУ и интегральным буферам, имеющим наибольший выходной ток. Результаты поиска были неутешительные – все приборы с большим выходным током безнадежно «медленные», а быстродействующие имеют низкое допустимое напряжение питания и не очень большой выходной ток.
В 2008 году, случайно, в Интернете нашлось дополнение к спецификации на интегральный буфер BUF634T, где самими разработчиками приводилась схема композитного усилителя с тремя такими буферами на выходе, соединенными параллельно (рис. 1) – именно тогда пришла идея спроектировать УМ с большим количеством таких буферов в выходном каскаде.
BUF634T – это широкополосный (до 180 МГц), сверхбыстродействующий (2000 В/мкс) буфер, построенный на основе параллельного повторителя, имеющий выходной ток 250 мА и ток покоя до 20 мА. Единственный его недостаток, можно сказать, - это низкое напряжение питания (+\- 15 В номинальное и +\- 18 В – максимально допустимое), что накладывает определенные ограничения на амплитуду выходного напряжения.
Остановил все-таки свой выбор на BUF634T, смирившись с низким выходным напряжением, так как все остальные характеристики буфера и его звуковые свойства меня полностью устраивали, и начал проектировать УМ с максимальной выходной мощностью 20 Вт/4Ом.
Выбор количества элементов выходного каскада свелся к тому, чтобы получить УМ, работающий в чистом классе А на нагрузку 8 Ом и обеспечить режимы элементов выходного каскада по току далекие от предельных. Требуемое количество определилось как 40+1. Для дополнительного 41-го буфера был установлен минимальный ток покоя - всего 1.5 мА, а использовать его предполагалось для того, чтобы осуществить первый запуск конструкции еще до установки радиаторов, а также с целью проведения некоторых настроек и экспериментов в более комфортных условиях. Впоследствии оказалось, что это была очень хорошая идея.
Как известно, параллельное соединение интегральных микросхем не приводит к увеличению общего уровня шума и Кг, но снижается входное сопротивление такого модуля и растет его входная емкость. Первое - не критично: входное сопротивление BUF634T составляет 8 МОм и, соответственно, суммарное не будет ниже 195 кОм, что более чем приемлемо. С входной емкостью ситуация на так радужна: 8 пФ на буфер дает 328 пФ общей входной емкости, что является уже заметной величиной и негативно скажется на работе раскачивающего ОУ (рис. 1). Для глобального снижения выходного сопротивления драйвера оконечного каскада, перед ним был введен еще один ОУ, охваченный собственной петлей ООС. Таким образом, схема выросла в тройной композитный усилитель, но в котором выполнялись все пункты результатов моей «НИР». После многочисленных экспериментов определился состав УН композитного усилителя: AD843 занял место входного ОУ, а мощный быстродействующий ОУ AD811, с токовой ООС, был призван выполнять функции выходного буфера драйверного каскада. Для гарантированного получения требуемого быстродействия УМ (свыше 200 В/мкс) коэффициент усиления AD811 был выбран равным двум, что в идеале удваивало имеющиеся 250 В/мкс у AD843 и позволяло надеяться, что при соответствующей схемотехнике и удачном конструктиве удастся сохранить требуемое значение скорости нарастания выходного напряжения для полной схемы УМ. Забегая вперед, отмечу, что ожидания оправдались – реальное значение этого параметра с буферами на выходе получилось более 250 В/мкс.
Общая схема усилителя претерпела множество изменений за время настройки и доводки, поэтому приведу сразу финальный вариант, который включает в себя все исправления и доработки (рис. 2).
Структура проста – селектор входов, регулятор громкости, УН, буферный усилитель для записи на магнитофон, оконечный каскад и реле защиты, которое управляется оптоэлектронной схемой задержки подключения АС и защиты их от постоянного напряжения (рис.3). Для компактности, буферы и сопутствующие им резисторы объединены по 10 шт, но нумерация деталей сохранена в полном объеме. Как видно на рис. 2, контактная группа реле защиты УМ (К6) не включена в цепь прохождения звука и замыкает выход на землю во время переходных процессов или возможных аварийных ситуаций.
Для BUF634T такое включение не опасно, тем более что все буферы имеют на выходе по резистору 10 Ом. Во избежание потери устойчивости усилителем, из-за замыкания на землю резистора ОООС (R15), одновременно со срабатыванием реле К6 замыкается и реле К5, образующее временную цепь ОООС драйверного каскада через резистор R14. Если номиналы резисторов R14 и R15 равны, то никаких посторонних щелчков в АС во время работы защиты нет, даже если они чувствительностью свыше 100 дБ.
Стоит заметить, что первый год эксплуатации усилитель надежно функционировал и без реле К5, и без временной цепи ООС с R14, но мне не давала покоя сама вероятность возникновения самовозбуждения во время работы защиты, поэтому были введены эти дополнительные элементы. Кстати, усилитель прекрасно работает и без охвата оконечного каскада цепью ОООС. Можно убрать резистор R15, реле К5, а резистором R14 замкнуть обратную связь в УН, что я и делал, в качестве эксперимента. Мне так звук понравился меньше – возможно, что это тот вариант, когда от использования сверхбыстродействующей обратной связи получаем больше плюсов, чем минусов.
На схеме также видно, что один из 4-х входов (вход CD) переводит УМ в режим усилителя постоянного тока (УПТ), а с входа LP (проигрыватель виниловых дисков) реализована функция «Tape Monitor», причем без дополнительных контактных групп в цепи прохождения сигнала. Являюсь поклонником аналоговой записи, поэтому сделал для себя именно так. Если в аудиосистеме нет аналоговых звукозаписывающих устройств, то блок на ОУ IC1 можно исключить.
На схеме не показаны блокировочные конденсаторы по питанию – они для удобства будут отображены на схеме БП.
Идеология этого усилителя в значительной степени отличается от классической и основывается на принципе разделения токов – каждый элемент оконечного каскада работает с малым током, в очень комфортном режиме, но достаточное количество этих элементов, включенных параллельно, могут обеспечить данному 20-Ваттному усилителю максимальный ток в нагрузке более 10 А постоянно и до 16 А в импульсе. Таким образом, выходные каскады нагружены во время прослушивания, в среднем, не более чем на 5-7%. Единственное место в усилителе, где могут проходить большие токи, – это две медные шины на плате УМ, ведущие к терминалам для подключения АС, куда сходятся вместе выходы всех BUF634T каждого канала.
В рамках этой же идеологии был разработан и блок питания УМ (рис.4) – в нем также все силовые элементы работают с относительно небольшими токами, но их тоже много, и в результате суммарная мощность БП в 4 раза превышает максимальную потребляемую усилителем. БП – это одна из самых важных частей в усилителе, которую, с моей точки зрения, стоит рассмотреть подробнее. Усилитель построен по технологии «двойное моно» и поэтому содержит на «борту» два независимых БП для сигнальных цепей, полностью стабилизированных, мощностью по 150 Вт каждый, отдельные стабилизаторы для усилителя напряжения, а также БП для обеспечения сервисных функций, с питанием от отдельного сетевого трансформатора 20 Вт. Все сетевые трансформаторы БП фазированы между собой – при изготовлении трансформаторов были помечены проводники начала и конца первичных обмоток.
Силовая часть каждого канала разделена на 4 двухполярных линии, что позволило снизить ток нагрузки каждого стабилизатора до величины всего 200 мА, и увеличить падение напряжения на них до 10 В. В таком режиме даже простые интегральные стабилизаторы типа LM7815 и LM7915 прекрасно себя зарекомендовали в питании звуковых цепей. Можно было использовать более «продвинутые» микросхемы LT317 и LT337, но в наличии имелось много оригинальных LM7815С и LM7915С от Texas Instruments, с выходом 1.5 А, что и определило выбор. Суммарно, питание сигнальных цепей усилителя обеспечивается с помощью двадцати таких интегральных стабилизаторов – 4 для УН и 16 для ВК (рис.4). Каждая пара стабилизаторов силовой части питает 10 шт. BUF634T. Одна пара стабилизаторов для УН нагружена связкой AD843+AD811 одного канала. RC цепь (R51, C137, к примеру) перед стабилизаторами УН имеет двойное назначение: защищает выпрямитель от броска тока при включении питания УМ и образует фильтр с частотой среза ниже края звукового диапазона (около 18 Гц), который заметно снижает амплитуду пульсаций выпрямленного напряжения и уровень других помех, что немаловажно для входных каскадов.
Еще одной особенностью блока питания является то, что основная часть всех конденсаторов фильтра (160000 мкФ из 220000 мкФ) находятся после стабилизаторов, что дает возможность отдавать в нагрузку большой ток, при необходимости. Однако это потребовало введения системы мягкого старта «Soft Start» для защиты стабилизаторов при включении усилителя и начальном заряде батареи емкостей. Как видно на рис. 4, Soft Start реализован достаточно просто, на одном транзисторе (VT1), который с задержкой (порядка 9 с) подключает слаботочное реле К10, включающее, в свою очередь, 4 сильноточных реле К11-К14, с четырьмя группами контактов в каждом, замыкающих 16 ограничивающих ток резисторов номиналом 10 Ом (R20, R21, к примеру). То есть, во время включения усилителя, максимальный пиковый ток каждого стабилизатора жестко ограничен величиной 1.5 А, что является для него нормальным режимом работы. «Soft Start» в первичной цепи 220 В не использую – в случае обрыва ограничивающего ток резистора или потери контакта в местах пайки его выводов возможны тяжелые последствия для всего УМ.
На БП для сервисных функций возложено подключение сетевого напряжения к основным трансформаторам (реле К8), питание компонентов системы Soft Start, реле селектора входов, напряжение питания которых, кстати, тоже стабилизировано. Реализован также выход +5 В, выведенный на разъем на задней панели УМ, – это уже некий стандарт в моих усилителях для одновременного включения каких-либо внешних блоков. Данный усилитель вполне может работать как усилительно-коммутационное устройство (предварительный усилитель) для более мощных моноблоков, к примеру, которые будут включаться при подаче на них управляющего напряжения +5 В.
Блок питания усилителя был построен в первую очередь, так как дальнейшее продвижение процесса разработки требовало наличие полноценного БП, чтобы первый запуск, эксперименты и настройку производить в режиме близком к реальным условиям эксплуатации. После успешного запуска всех цепей питания, на плате УМ был собран селектор входов, узел задержки включения и защиты АС, а также композитный усилитель с одним BUF634T (BUF41) на выходе, в качестве оконечного каскада. Как уже упоминалось выше, этот 41-й буфер имеет малый ток покоя и не требует установки на радиатор, но к выходу усилителя теперь запросто подключались наушники, что давало возможность слухового контроля, наряду с измерениями. По окончании отладки схемы с одним выходным буфером в каждом канале, оставалось только впаять остальные 80 шт. и посмотреть, что из этого получится. Никаких гарантий положительного результата у меня не было, да и быть не могло - отсутствовала информация об успешно реализованных подобных проектах других разработчиков. Насколько мне известно, конструкций на параллельных ОУ, имеющих аналогичное быстродействие, ни в России, ни за рубежом нет и сейчас.
Результат все же оказался положительным. Так как усилитель был собран на жестком шасси из алюминиевых брусков, где были закреплены и все коммутационные разъемы (фото 1), то подключить его к аудиосистеме возможно было и без корпуса. Начались первые прослушивания, но об этом чуть позже - сначала, приведу некоторые параметры:
Выходная мощность: 20 Вт/4Ом, 10 Вт/8Ом (класс А)
Полоса пропускания: 0 Гц – 5 МГц (вход CD)
1.25Гц - 5 МГц (входы AUX, Tape, LP)
Скорость нарастания выходного напряжения: более 250 В/мкс
Коэффициент усиления: 26 дБ
Выходное сопротивление: 0.004 Ом
Входное сопротивление: 47 кОм
Чувствительность входов: 500 мВ
Отношение сигнал/шум: 113.4 дБ
Потребляемая мощность: 75 Вт
Мощность блока питания: 320 Вт
Габаритные размеры, мм: 450х132х390 (без учета высоты ножек)
Вес: 18 кг
На основании параметров, даже не заглядывая в схему, очевидно, что в усилителе отсутствуют входные и выходные фильтры, а также внешние цепи частотной коррекции. Но стоит заметить, что при этом он устойчив и прекрасно работает даже с неэкранированными межблочными кабелями. Достаточно информативна в этом отношении и осциллограмма меандра 2 кГц 5В/дел, на нагрузке 8 Ом при почти максимальном уровне выходного напряжения (Фото 2).
С моей точки зрения, это заслуга правильной разводки проводников «земли», а также большая площадь их поперечного сечения: от 4 кв.мм. до 10 кв.мм. (включая дорожки на печатных платах).
Есть осциллограммы, снятые и на частотах 10кГц, 20кГц и 100кГц, но проверки на высоких частотах проводились с малым уровнем сигнала, поэтому уже сказывалось наличие высокоОмного регулятора громкости на входе, а также R-C цепь Цобеля на выходе УМ, которая еще присутствовала в то время (меандр 100 кГц 50мВ/дел - фото 3).
При первом же прослушивании в домашней аудиосистеме стало понятно, что аппарат звучит и что пора заказывать корпус, чтобы можно было поехать с ним на «гастроли»:) С момента завершения работ над проектом и первого прослушивания прошло уже более 5 лет. В течение этого времени были проведены десятки (более 70-ти, по грубым подсчетам) сравнительных прослушиваний усилителя с эксклюзивными ламповыми и транзисторными УМ от известных производителей, а также с авторскими конструкциями высокого уровня. Исходя из полученных экспертных оценок, можно сказать, что усилитель не уступает по натуральности звучания большинству прослушанных двухтактных и однотактных ламповых и транзисторных усилителей, построенных без использования отрицательной обратной связи, но часто существенно их превосходит по музыкальному разрешению. Многие любители лампового звука и приверженцы однотактных УМ без ООС замечали, что в данной конструкции практически не «слышна» работа отрицательной обратной связи и «ничем себя не выдает» наличие в схеме двухтактных выходных каскадов.
Усилитель подключался к различной акустике – это и АС известных российских производителей: Александра Клячина (модели: MBV (MBS), PM-2, N-1, Y-1), рупорные АС Александра Князева, полочные АС на профессиональных динамиках фирмы Tulip Acoustics, АС иностранных брендов средней и высокой ценовой категории: Klipsh, Jamo, Cerwin Vega, PBN Audio, Monitor Audio, Cabasse и многих других, с разной чувствительностью и входным импедансом, многополосные со сложными и простыми разделительными фильтрами, широкополосные без разделительных фильтров, АС с разным акустическим оформлением. Особых предпочтений выявлено не было, но лучше всего УМ раскрывается на напольной акустике с полноценным НЧ диапазоном и, желательно, чувствительностью повыше, так как выходная мощность невелика.
На начальном этапе прослушивания организовывались не с целью «спортивного» интереса – их основная задача состояла в выявлении каких-либо артефактов в звучании, которые можно попытаться исправить. Очень информативные и полезные с этой точки зрения прослушивания были в аудиосистеме Александра Клячина, где имелась уникальная возможность оценить звучание усилителя сразу на 4-х различных моделях АС, причем одни из этих АС (Y-1) так понравились, что вскоре стали компонентами моей домашней аудиосистемы (Фото 4). Естественно, что было очень приятно получить высокую оценку своему изделию и некоторые замечания от аудиоэксперта, имеющего огромный опыт.
Аудиосистема известного мэтра российского Hi-End Юрия Анатольевича Макарова (фото 5, УМ на прослушивании), построенная в специально оборудованной комнате прослушивания и являющаяся референсной во всех отношениях, внесла основные коррективы в конструкцию данного усилителя: была удалена цепь Цобеля с выхода УМ и основной вход сделан в обход разделительного конденсатора. В этой аудиосистеме слышно все и даже больше, поэтому трудно переоценить ее вклад и советы Юрия Анатольевича в процесс доводки звучания усилителя. Состав его аудиосистемы: источник – транспорт и ЦАП с отдельным блоком питания Mark Levinson 30.6, АС Montana WAS от PBN Audio, бескомпромиссный однотактный ламповый усилитель «Император» и все антифазные кабели конструкции Ю.А. Макарова. Нижняя граничная частота АС Montana WAS 16 Гц (-3 дБ) позволила оценить «вклад» разделительного конденсатора, причем достаточно качественного (MKP Intertechnik Audyn CAP KP-SN), в искажения НЧ диапазона музыкального сигнала, а высочайшее музыкальное разрешение аудиосистемы - услышать негативное влияние выходного фильтра, в виде R-C цепи Цобеля, которая не оказывала никакого влияния на устойчивость усилителя и вскоре была удалена с платы. Подключение внешних низкоОмных регуляторов громкости от 100 Ом до 600 Ом (штатный РГ ставился в положение максимум) дало понимание того факта, что даже высококачественный дискретный регулятор DACT 50 кОм, использованный в моем усилителе, неплохо было бы заменить на меньший номинал (из подключаемых внешних мне показался лучшим РГ 600 Ом), но для этого пришлось бы достаточно много переделывать и было принято решение реализовать это и другие накопившиеся усовершенствования уже в новом проекте.
Наверное, стоит упомянуть и об участии усилителя в Выставке в 2011 году (фото 6), как единственного некоммерческого проекта, материал о которой был опубликован в журнале Stereo&Video за январь 2012 года, где УМ был назван «открытием года». Демонстрация шла с АС Tulip Acoustics, имеющих чувствительность 93 дБ при сопротивлении 8 Ом и, как ни странно, имеющихся 10 Вт/8 Ом оказалось достаточно в большом зале с высоким уровнем фонового шума. 10 Вт от усилителя в классе А, у которого каждый Ватт выходной мощности достаточно обеспечен энергоемкостью блока питания, воспринимаются субъективно громче, по моим наблюдениям, чем звучание усилителя с более высокой выходной мощностью, но с оконечными каскадами, содержащимися на «голодном пайке».
После Выставки, ко мне участились обращения через электронную почту и личные сообщения форумов от желающих повторить проект, но возникали определенные сложности –информационная поддержка представлялась всем желающим, но мои платы были нарисованы на миллиметровой бумаге, с двух сторон, и не годились для сканирования в файл, так как бумага просвечивалась насквозь, и получался практически нечитаемый рисунок. Без готовой печатной платы повторение конструкции сильно усложнялось и энтузиазм угасал. Теперь, на форуме портала Vegalab.ru, доступна электронная версия платы, автором которой является известный на русскоязычных форумах специалист по разводке печатных плат Владимир Лепехин из Рязани. Плата находится в свободном доступе, ссылка на нее есть в первом посте темы про этот усилитель. Тему найти очень просто: достаточно набрать фразу «Prophetmaster amplifier» в строке поиска Яндекса или другой поисковой программы. Именно на этой плате одному из участников форума Vegalab - Сергею из Гомеля (Serg138) удалось повторить данный проект и получить очень хороший результат. Информацию о данной реализации УМ и фото его конструкции также можно найти в соответствующей теме, по ссылкам в первом посте.
Несколько советов:
При выборе электролитических конденсаторов руководствовался собственными измерениями ESR и тока утечки, поэтому стоят оригинальные Jamicon. Специально вставил слово «оригинальные», потому что их очень часто подделывают и многие уже, наверное, сталкивались с некачественными изделиями под маркой этого производителя. А реально, это одни из лучших конденсаторов для использования в питании звуковых цепей.
Регулятор громкости установлен DACT 50 кОм. Сейчас, я бы выбрал их наименьший номинал – 10 кОм или использовал бы релейный регулятор Никитина с постоянным входным и выходным сопротивлением 600 Ом. РГ типа ALPS RK-27 будет намного хуже и не рекомендуется к использованию.
В шунтах электролитов установлено, суммарно, более 90 мкФ пленочных конденсаторов. На моих платах «винтажные» Evox 70-х годов, которые достались по случаю, но ничем не хуже будут полипропиленовые Rifa PEH426, Wima MKP4, WimaMKP10.
Реле рекомендую Finder в силовой части, защитеАС и софтстарте, а для селектора входов нужно использовать только такие реле, у которых в параметрах нормирован минимальный коммутируемый ток. Таких реле выпускается немного моделей, но они есть.
Отечественные быстродействующие выпрямительные диоды КД213 (10 А) или КД2989 (20 А) в питании оконечного каскада будут лучше большинства импортных.
Хочу заметить, что схемотехника усилителя достаточно проста, но для работы со столь быстродействующими и широкополосными микросхемами нужны соответствующие навыки и измерительные приборы – функциональный генератор, осциллограф с полосой не менее 30 МГц (лучше - 50 МГц).
В заключение, хотелось бы сказать, что сделанные мной выводы по результатам проведенных экспериментов, а также в течение работ над данным проектом и последующей его доводки, не претендуют на абсолютную истину. Путей достижения цели, которой в данном случае является качественный звук, достаточно много и каждый из них подразумевает комплекс мер, которые могут не давать положительного результата по отдельности. Поэтому, простых рецептов в этой области не бывает.
Статья была опубликована в журнале Радиолюбитель, в номерах 7 и 8 за 2014 год.

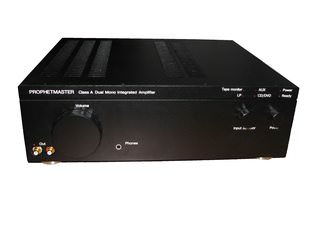

Фотографии усилителя на сайте датской компании DACT:
http://www.dact.com/html/prophetmaster.html
С уважением, Олег Шаманков (Prophetmaster)
