Антивибрационное устройство для компонентов своими руками

ТEКСТ: Комментарии (19)
67.78 дБ
Антивибрационное устройство для компонентов своими руками

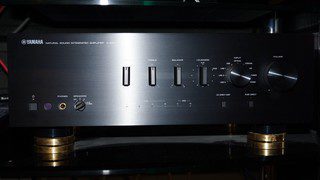

Год или два назад по акции в одном из интернет магазинов купил комплект конусов Cold Ray (титан-керамика), под акустику. Через некоторое время подумал о виброизоляции усилителя, но решил сделать сам.

Померил диаметр ножек усилителя (60 мм.), купил бронзу круг 300 мм., диаметром 65 мм., керамические шарики нашел на Авито (производят любого диаметра на заказ, купил 30 шт., ждал около двух месяцев).

Бронзу точил так: высота каждой шайбы 8-10 мм., диаметр равный диаметру ножек усилителя, обработка бронзы происходит на максимальных оборотах эльборовым резцом, с последующей полировкой (не обязательно, чистота после токарки достаточная), в каждой опоре делалось углубление (почти полусфера) не более 0,5 мм. (не мерил) специально заточенным резцом (не сверлом) под керамический шарик диаметром 4 мм. (в моем случае), чтобы шарик имел одну точку контакта с шайбой (но не три).

Все встало отлично. Решил поделиться опытом, может кто подхватит. Будут вопросы, задавайте.

67.78 дБ +

Комментарии

#

Почти Cold Ray своими руками. Первый раз.

- 53.01 дБ +
#

При наличии рук и головы вполне можно изготовить качественную виброразвязку, хотя-бы те-же шипы или ножки для аппаратуры.

- 50 дБ +
#

Интересно и познавательно.

Жаль, без специального оборудования такую конструкцию не повторить...

- 50 дБ +
#

А можно в паре предложений объяснить зачем нужна виброизоляция для усилителя? ( с АС понятно)

- 50 дБ +
⇡ в ответ @stereobaza #

Чтоб он не вибрировал :)

- 50 дБ +
⇡ в ответ @Katerina #

Потрясающе! ))))

Зайду с другой стороны: в чем отрицательное воздействие вибрации на усилитель, состоящий из статичных элементов?

- 50 дБ +
⇡ в ответ @stereobaza #

Акустической обратной связи чтобы не было и связанных с нею "прелестей".

- 50 дБ +
⇡ в ответ @stereobaza #
чем отрицательное воздействие вибрации на усилитель, состоящий из статичных элементов?

Вроде конденсаторов?

- 60 дБ +
⇡ в ответ @stereobaza #

- 50 дБ +
⇡ в ответ @zome_bear #
Невежество всегда обладает большею уверенностью, чем знание, и только невежды могут с уверенностью утверждать, что науки никогда не будут в состоянии решить ту или иную проблему.
Чарльз Р. Дарвин
- 60 дБ +
#

Тем не менее никто ничего аргументированно не сказал.

Конденсаторы чем надо трясти , чтоб изменить их характеристики?


"....ибо сами по себе вещи не бывают ни хорошими, ни дурными, а только в нашей оценке." оттуда же

- 50 дБ +
⇡ в ответ @stereobaza #

Ну что за глупости Вы пишите? Как может не навредить постоянная тряска?

- 50 дБ +
⇡ в ответ @Katerina #

Вообще то это действительно несколько странно. Вибрация от звука при даже большой громкости тяжелого усилителя,стоящего на стойке, которая находится на бетонном полу (не паркете с прослойкой воздуха) будет исчезающе маленькой. Если для аппаратуры на лампах и ЦАПов, имеющих кварцевый резонатор, это хоть сколько нибудь критично, то для полупроводниковых усилителей влияния быть по теории не должно. Можете дома проверить, положив ладонь на усилитель (только не обожгитесь, лучше на пред), насколько он реально вибрирует? И окажет ли это, что почувствуется, по вашему, хоть какое-то существенное влияние на транзисторы, конденсаторы и резисторы внутри?

- 50 дБ +
⇡ в ответ @JaroslavS #

У меня стойка на шипах, у меня не вибрирует, я пробовала :)

Да, думаю, что постоянная встряска вредит всему "вода камень точит".

- 50 дБ +
⇡ в ответ @Katerina #

Ну Вы представьте себе аппаратуру на самолетах, в поездах, на кораблях. Уж там такие вибрации! И ничего. Годами работает. Компьютер вон тоже вибрирует, когда жесткие диски крутятся, и вентиляторы, можно рукой ощутить, не то что тут, на усилителе, а процессоры, разработанные уже по технологии 14 нанометров, это почти уровень атомов, работают нормально. Если что и выходит из строя, то как правило от перегрева, а не от вибрации.

- 53.01 дБ +
⇡ в ответ @JaroslavS #

Предвидела такой ответ :)

Но качка и мелкая но зубодробительная вибрация - по моему разные вещи.

- 50 дБ +
⇡ в ответ @Katerina #

Там мелкой и крупной вибрации больше, чем Вы думаете. Даже в автомобиле она есть.

- 50 дБ +
⇡ в ответ @Katerina #

Ну, то есть теперь вы намекаете, что это для того чтобы усилитель дольше служил?

- 50 дБ +
#

А чего все сосредоточились на вибрации? Электрострикционные преобразователи (а это считай любой керамический конденсатор в схеме) замечательно работают эдак до 140 kHz. Да и WIMA какая-нибудь вполне может под действием звуковых волн слегка менять свои характеристики наподобие конденсаторного микрофона, или углеродный резистор - наподобие угольного, или ещё какую фигню можно придумать для объяснения того странного факта, что конструкция с шариками подставленная под штатные ножки ощутимо меняет звук. ( я кстати вовсе не утверждаю что она меняет его к лучшему))

- 50 дБ +
