Практически любую аудиосистему можно заставить играть лучше. И это то, чем я люблю заниматься, неважно, стереофоническая система или мультиканальная, для музыки она создана или для кино. Основные принципы улучшения звука — тщательные поиски «узких» мест. Все знают, что компоненты должны соответствовать друг другу, но часто забывают, что при инсталляции могут быть допущены ошибки.

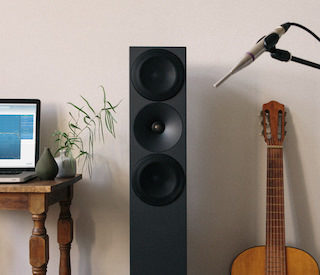

Для поиска проблем следует использовать специальные измерительные приборы или программные продукты — REW, ARTA и другие. Благо их достаточно на рынке — созданных энтузиастами и распространяющихся бесплатно. Я обычно работаю с программой REW и USB-микрофоном Umic-1 или использую румкорректор-кроссовер Trinnov ST2 из своей домашней стереосистемы. Последний удобен тем, что показывает результаты наглядными графиками и позволяет проконтролировать не только стандартные характеристики (АЧХ и ФЧХ), но и так называемые «безэховые» измерения АЧХ, импульсную характеристику, групповое время задержки и время отклика комнаты в зависимости от частоты. Изучение и сопоставление полученных данных помогают определить дефекты системы и наметить пути ее улучшения.

Влияние комнаты

Начать, пожалуй, следует с показательного графика, на котором совмещены кривые АЧХ системы с учетом отклика комнаты (сиреневый цвет) и т.н. «безэховые» измерения, где влияние комнаты максимально отброшено из рассмотрения. Прошу обратить внимание, что цена деления — 5 дБ, и средняя разница между АЧХ прямого звука и общей АЧХ составляет примерно 6 дБ по НЧ/СЧ диапазону — это и есть влияние комнаты на звук. Т.е. данное помещение практически удваивает звуковое давление от АС, причем делает это с некоторой задержкой. Комната для рассмотрения выбрана стандартная: 24 кв.м., ковер на полу, мягкий диван, пара кресел, пенополистороловые плиты на потолке — вот и все звукопоглощение.

Вот как отклик этой же комнаты (реакция на импульс) выглядит во времени:

По вертикали — частота, по горизонтали — время в миллисекундах, цветом обозначена амплитуда в дБ

Здесь показана реакция комнаты на одиночный импульс. Когда музыка закончилась, комната продолжает играть сама по себе. График показывает, что затухание звука в басах происходит более чем 0,6 секунды!

В итоге становится ясно, что комната влияет на звучание системы, и слушатель это заметит и в составе самого звука (ранние отражения), и как эффект эха. Наш слух устроен таким образом, что мы не всегда воспринимаем влияние комнаты как помеху. Подсознательно человек пытается определить, где он находится, и делает это обычно по реверберационным призвукам, сопровождающим любой звук в помещении. Предположительно навык этот достался нам от далеких предков, живших в пещерах.

В домашних условиях получается, что слушатель воспринимает как бы два пространства одновременно: комнату, где он находится, и комнату, в которой проводилась запись (или имитацию пространства искусственной реверберацией, добавленную в студии). Вообще такое «раздвоение» приводит к дискомфорту, поэтому лучше, конечно, двойственность эту исключить, т.е. сделать в акустической обработке помещения упор на рассеивание или на поглощение звука. Это если мы говорим о комнате для прослушивания музыки. Ранее я писал, что в кинозалах такого выбора нет — там корректно делать только заглушение. Но это уже относится к акустической обработке, поэтому вернусь к теме статьи — электронной коррекции помещения.

Аналог и цифра

Для стереосистем наличие аудиопроцессора — большая редкость. Корни этого явления растут из главной аудиофильской догмы — «максимально короткого тракта», который подразумевает минимальный набор элементов в системе — только самое необходимое. Ведь нередко из тракта изымают не только регуляторы тембра, но даже регулировку громкости! И при этом забывают, что такой аудиофильский тракт (как, впрочем, и любой другой) требует специальной акустической комнаты для прослушивания. Для подобных помещений существуют стандарты, которые нормируют время спадания звука до уровня -60 дБ (акустический параметр RT60). Однако для этого потребуются дополнительные вложения — свободное пространство, отделенная комната и т.п. Поэтому чаще всего акустическая обработка напрочь отсутствует или сводится к минимуму: ковер на полу, мягкая мебель, шторы, значительно реже — рассеиватели в зонах первых отражений. Вот в этом случае особенно полезна будет румкоррекция для устранения неполадок, особенно в НЧ-диапазоне.

Фанаты аналогового звука самого высокого класса могут попытаться найти студийные аналоговые параметрические фильтры на вторичном рынке или заказать прибор мастерам — современного производства такой техники практически не осталось.

Намного проще использовать цифровую технику, тем более, выбор здесь большой: от компьютера с программой, студийных процессоров — до аппаратов, специально предназначенных для румкорреции (как DEQX, Trinnov, MiniDSP, DSPeaker и прочих) на любой вкус и кошелек. Иногда такие процессоры имеют дополнительные возможности, как сетевые проигрыватели, встроенные кроссоверы, различные «улучшайзеры» звука. И наконец, современные AV-рессиверы и процессоры мультиканального звука практически всегда оснащены алгоритмами румкоррекции, из популярных — Dirac и Audyssey с возможностями ручной подстройки и параметрическими фильтрами. Более дорогие решения могут использовать алгоритмы Trinnov, а например, в комплект JBL Synthesis сразу входят студийные процессоры BBS с оригинальным софтом. Кстати, цифровые аудиопроцессоры часто оснащаются аналоговыми входами.

Шесть шагов к лучшему звуку

Теперь ответим на вопрос: что именно можно (и нужно) корректировать в домашней системе звуковоспроизведения?

1. На первое место я бы поставил выраженные комнатные резонансы, они мешают прослушиванию больше всего, поскольку никогда не воспринимаются как органичная часть звука, существуют отдельно от него, и это постоянное «подгуживание» комнаты на одном и том же тоне быстро утомляет слушателя. Вот как выглядит типичный комнатный резонанс на графике АЧХ системы до и после его коррекции (верхний и нижний графики соответственно):

На частоте 45 Гц амплитуда комнатного резонанса достигает 20 дБ! От этого гудения можно избавиться, если «вырезать» резонансный пик параметрическим эквалайзером.

Параметрический эквалайзер регулирует уровень звука на заданной частоте, и можно определять ширину этой частотной полосы (добротность), в отличие от более простого «графического» эквалайзера, имеющего фиксированную сетку частот и полосы регулировки. Широко распространенный «третьоктавный» эквалайзер, как следует из его названия, имеет добротность в 1/3 октавы, в то время как на низких частотах комнатные резонансные пики имеют типичную добротность в 1/10-1/12 октавы. Другими словами, для решения типичных проблем третьоктавный эквалайзер не подойдет.

Однако у параметрических эквалайзеров есть и свой недостаток — мы удаляем из прямого звука ту ноту, на которой «возбуждается» помещение. Но в итоге мы все же слышим эту ноту после того, как она отразится от стен, срезонирует и восстановится в исходной громкости. Из-за этой задержки и считается, что лучше вообще не делать электронную коррекцию комнаты. Однако как иначе убрать показанный выше пик АЧХ на 45 герцах? Построить акустические поглотители такого размера нереально. Поэтому из двух зол мы выбираем меньшее. Стоит отметить, что алгоритм Trinnov для подавления низкочастотных резонансов использует специальные техники, как подавление первичных отражений с помощью генерируемых импульсов, которые подаются в противофазе к месту прослушивания и управление амплитудой путем сдвига фазы одной из АС в НЧ-диапазоне.

2. На втором месте по нежелательному влиянию — отражения от близких поверхностей, т.н. SBIR-эффект (Speaker Boundary Interference Response). В статье по строительству ДК я уже описывал этот эффект, приводящий к глубоким провалам и подъемам АЧХ системы. В отличие от комнатных резонансов, SBIR-эффект приходит с минимальной задержкой, поэтому его можно корректировать электронным способом без нежелательных последствий для звука. Для этого применяются звуковые процессоры разных типов: они позволяют формировать АЧХ системы, в том числе параметрические фильтры лишь с одной оговоркой — пики звука, вызванные SBIR-ээфектом, регулируются легко, а с провалами ситуация иная. «Вытянуть» частоту можно, если только каждый элемент системы (предусилитель, мощник, АС) позволит передать эту самую усиленную часть сигнала без искажений. Система должна иметь запас по перегрузке для подобной коррекции. Поэтому, как правило, для исправления «провалов» в АЧХ не используют усиление больше 6 дБ. А если «провал» ушел вглубь на -10 или -20 дБ, его лучше вообще не корректировать, в противном случае это даст только отрицательный эффект.

3. Третьим пунктом станет коррекция краев частотного диапазона. В данном случае мы изменяем прямой сигнал, поэтому можно использовать любой алгоритм из тех, что есть в системе. Сравнительно легко немного расширить низкочастотный диапазон системы (при наличии запаса по перегрузке), а вот в высокочастотном лучше ничего не трогать: верхняя граница определяется физическими параметрами динамиков, и попытка коррекции лишь увеличит искажения.

4. Дальше нужно корректировать дефекты АЧХ самой системы — обычно это сопряжение кроссоверов в колонке и ее резонансы. СЧ/ВЧ-диапазон можно регулировать с помощью тех же параметрических эквалайзеров, но делать это нужно осторожно, чтобы не навредить звучанию — не более двух-трех фильтров на диапазон, и ни в коем случае фильтры не должны пересекаться на одной частоте, потому что возникнет «излом» фазы, который испортит звук. Для более точной коррекции лучше применять процессоры, способные управлять АЧХ, не меняя фазу сигнала.

5. Пятый пункт — коррекция тонального баланса с учетом влияния комнаты. Здесь уже параметрические фильтры не подойдут, нужно использовать процессор, позволяющий задать требуемый наклон АЧХ и частоты, с которой этот наклон начинается. Данный функционал встречается даже в недорогих ресиверах и процессорах (т.н. «параметрический регулятор тембра»), но для максимального качества я бы советовал использовать специальные звуковые процессоры, пришедшие из профессионального звука, у которых есть сразу несколько типов эквализации. Ниже на картинке — типичная форма целевой кривой (форма АЧХ на месте прослушивания, к которой надо стремиться) в большинстве случаев. В зависимости от комнаты и ее акустической обработки может варьироваться подъем на низких частотах и спад на высоких. Некоторые модели АС позволяют задавать спад/подъем частотной характеристики в области СЧ/ВЧ специальными регуляторами или переключателями, их также следует использовать для коррекции тонального баланса.

6. Наконец, большинство процессоров румкоррекции позволяет точно делить спектр на полосы — т.н. «активный кроссовер». Его можно использовать для создания мультиампингового подключения, когда пассивные фильтры исключаются из акустической системы, а поделенный на частотные полосы сигнал подается на раздельные усилители по одному на каждый динамик. Такую реализацию мы часто видим в профессиональном аудио: именно она позволяет значительно повысить качество звучания АС и лучше настроить их под особенности комнаты. Понятно, что этот способ требует увеличить количество каналов усиления.

Все вместе

Лучший результат достигается в условиях, когда акустическая обработка комнаты дополнена электронной румкоррекцией на низких частотах, где акустическая обработка попросту неэффективна. В свою очередь, электронная коррекция СЧ/ВЧ-диапазонов может привнести нежелательные искажения в звук, и наоборот, акустическая обработка не потребует больших вложений.

Цифровые процессоры румкоррекции могут очень сильно улучшить качество звучания, если вместе с ними использовать активные кроссоверы и собрать мультиампинговую систему.
