Как я уже писал в предыдущих очерках, складывается ощущение, что процесс развития аудио индустрии в РФ понемногу уходит из официоза в народ. Чем больше вникаешь в суть процессов организации звука, тем чаще обращаешь свой взгляд в сторону частной, отечественной инженерии. Западная техника, имею ввиду серьезную, от солидных брендов, улетела в разряд недоступной роскоши. Даже состоятельные аудиофилы зачастую качают головами, глядя на ценники. Что уж говорить о людях со средним достатком.
Китайские поделки, при внешней симпатичности, пронизаны жесткой бытовой экономичностью. Чего стоит описание трансформатора гальванической развязки - «намотан проволокой с высоким содержанием меди». И так во всем, в каждой мелочи. Архитектура, любого девайса, сделана на «тоненького», т.е. минимально достаточным способом. Проводочки, контактики, детальки именно игрушечные, а зачастую еще и слеплены небрежно. Попадаются серьезные экземпляры, но и там ценник зашкаливает, плюс своеобразие звучания имеет место быть.
В общем немудрено, что взгляд, поневоле, смещается в направлении вторичного рынка и винтажной техники, а далее в сторону отечественных умельцев, поскольку любые изделия имеют срок службы.
Как мне кажется, начиная с 90-х годов, российские инженеры существовали в качестве «касты отверженных» (это фигура речи). Всерьез грубоватые изделия, а иногда и просто нелепые, воспринимали только те, кто не мог себе позволить дорогостоящую технику. Иногда к их помощи прибегали «небожители», при необходимости ремонта особого свойства. Время шло, оптимизационные процессы истончили даже американскую аудио индустрию. Солидные изделия постепенно стали роскошной редкостью. Однако, «во глубине сибирских руд», так сказать, сохранился подход, который изначально базировался на ГОСТах, а затем вобрал в себя и опыт работы с импортными образцами. Серьезные специалисты не отбрыкивались от западных идей, наоборот разбирались, вникали и даже улучшали конструктив.
Но не буду натягивать «сову на аудио глобус», это общий взгляд, скажем так: лично-интуитивный, на базе практического опыта. Не желаю полемизировать, поскольку понимаю, что есть примеры диаметрально противоположного свойства. Пусть данное вступление «повисит в воздухе», как основа для дальнейшего повествования.
Оставлю в стороне сложную технику, здесь буду описывать свою «эпическую» схватку со зловредными явлениями отечественной электросети. Насколько все плохо я осознал только на излете модернизации сетапа, окунувшись с головой в вопрос электропитания. В меньшей степени меня волновали тонкости тонального баланса, речь пойдет о естественном, свободном формировании звуковой картины, когда акустика исчезает как источник полностью. Плавающий, в течении дня, эффект прояснения и потускнения звука сподвиг меня на вдумчивое разбирательство. Опущу живописание суетливой «возни», а выделю базовые пункты завершающего этапа.
Проверив, осознав и приняв параметры, подлежащие исправлению я также принял бюджет и сопутствующие неудобства. Это, в основном, вес и громоздкость техники необходимой для решения проблемы. Участниками «заплыва» стали:
1. Стабилизатор напряжения Powerman AVS2000H

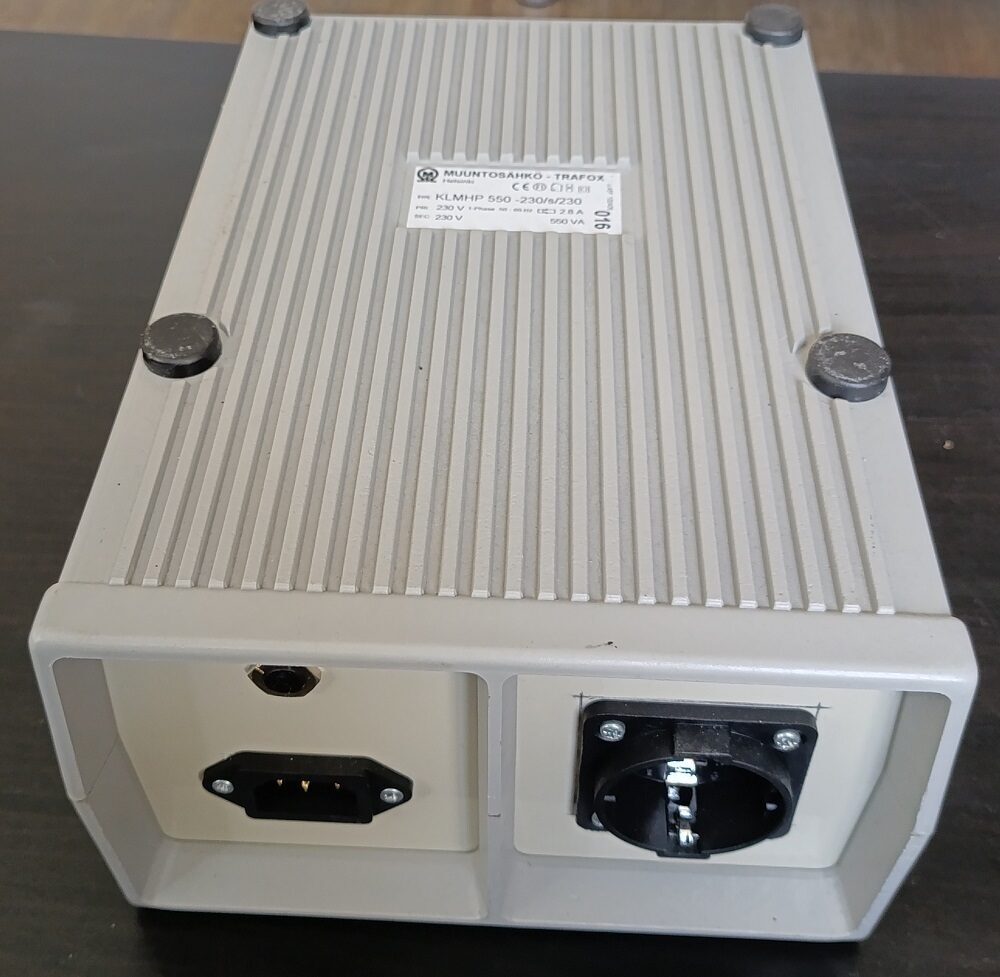

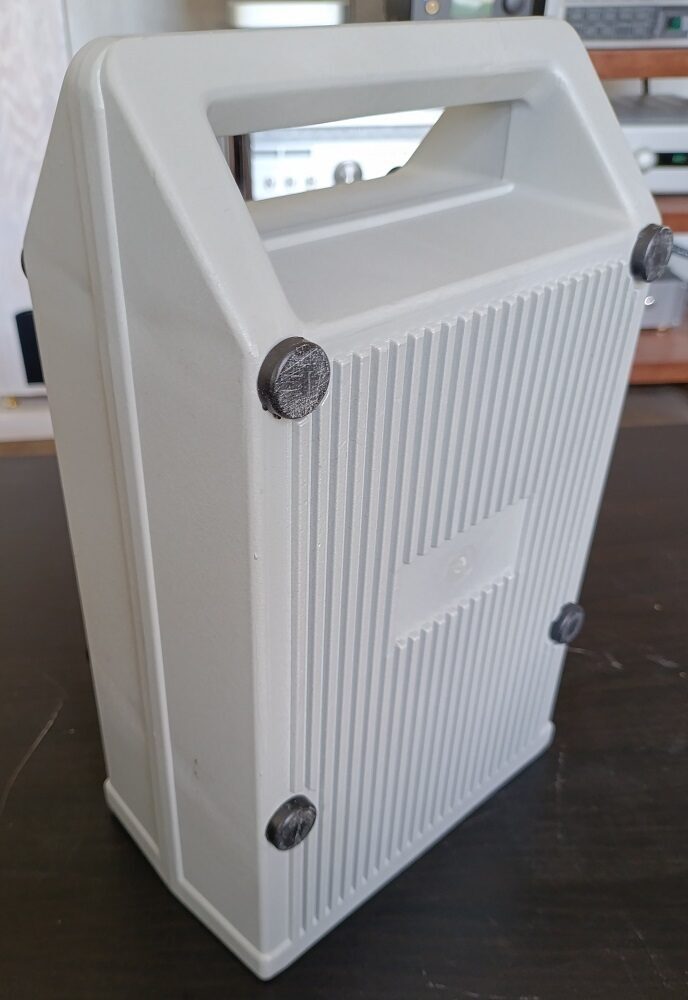

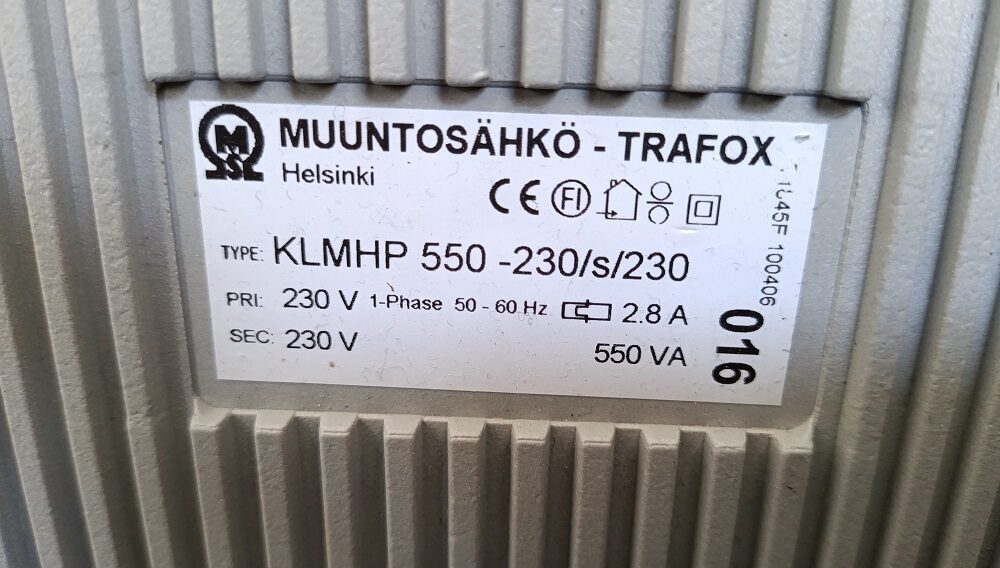

2. Трансформатор гальванической развязки мощностью 550 Вт (Финляндия)
3. Стабилизатор напряжения Lider PS3000 SQ-C-15 c гальванической развязкой (Псков)
4. Кондиционер питания с гальванической развязкой Nightingale CR-1600 (Италия)
5. Авторский трансформатор гальванической развязки, укомплектованный высокочастотным фильтром и фильтром постоянного тока (г. Воронеж)
6. Авторский трансформатор гальванической развязки, укомплектованный фильтром постоянного тока, без фильтра высокочастотных помех. (г. СПб) *****************************************************************************
Собственно, идея разобраться с сетью зародилась в голове давно. Все что сделано и сконфигурировано дало основание полагать, что в самой системе уже ничего править не надо. Однако плавающий эффект очевидного прироста свежести и свободной подачи, чередующийся с наплывами мутной невнятности никуда не делся и порождал нравственную, мля, дилемму, с беспокойным состоянием духа. Честно говоря, подустал от такой … синусоиды. У Валентина Казанжи (наушники KENNERTON), в загородном доме, где стоит основной сетап, та же картина, но у него сильнее просадка напряжения, иногда до 180 вольт. Вот здесь и соприкоснулись наши устремления. Он рассказал, что после множества различных экспериментов натолкнулся на cамый простой и дешевый стабилизатор Powerman AVS2000H. И что именно этот незатейливый девайс вытянул большую часть его проблем. У него в машине лежал второй, новый, который он мне вручил для бесчеловечных экспериментов.

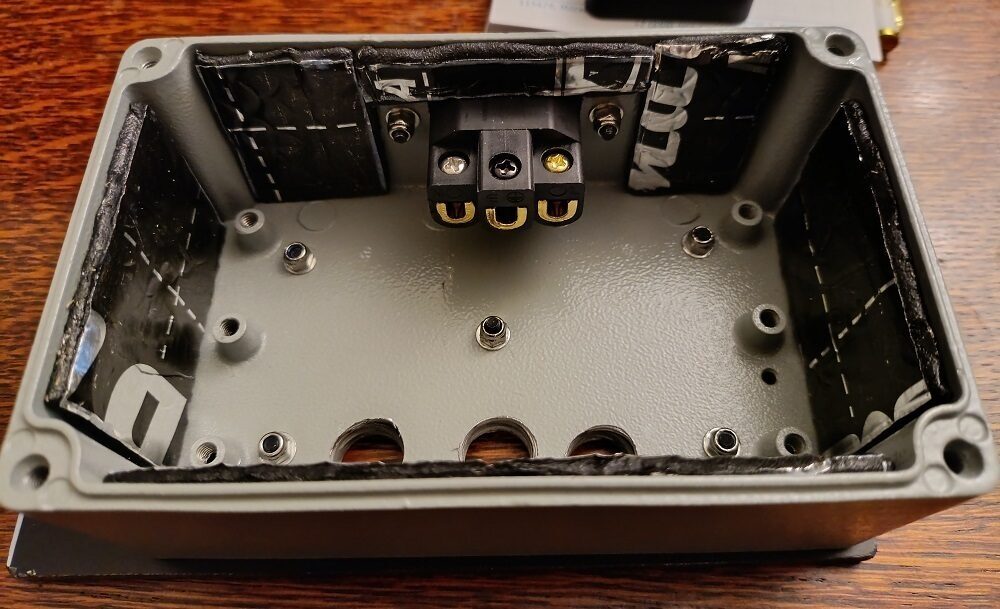

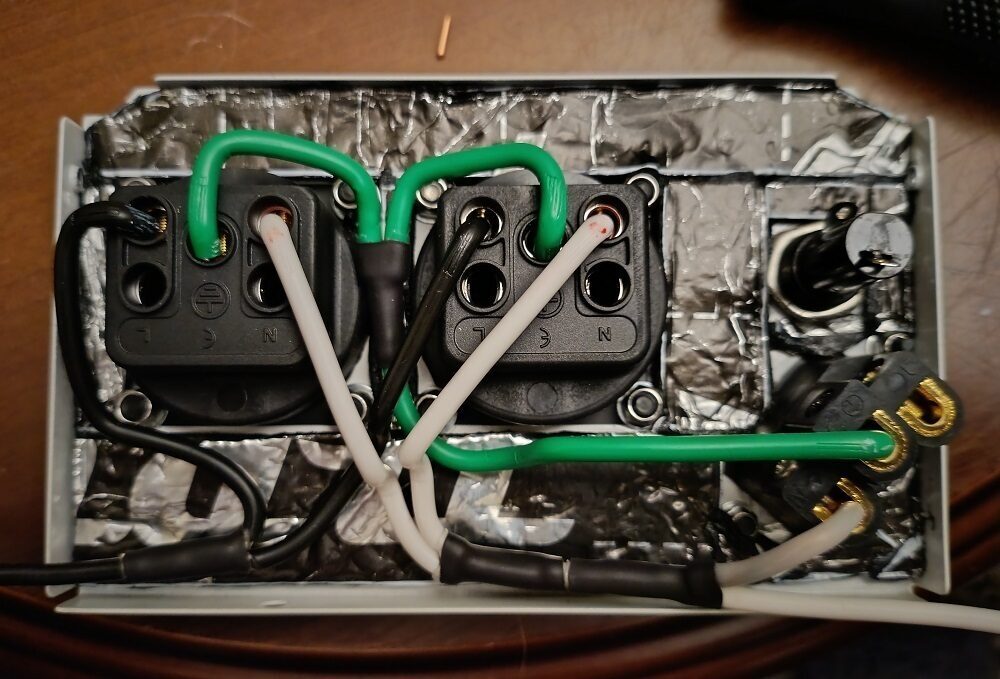

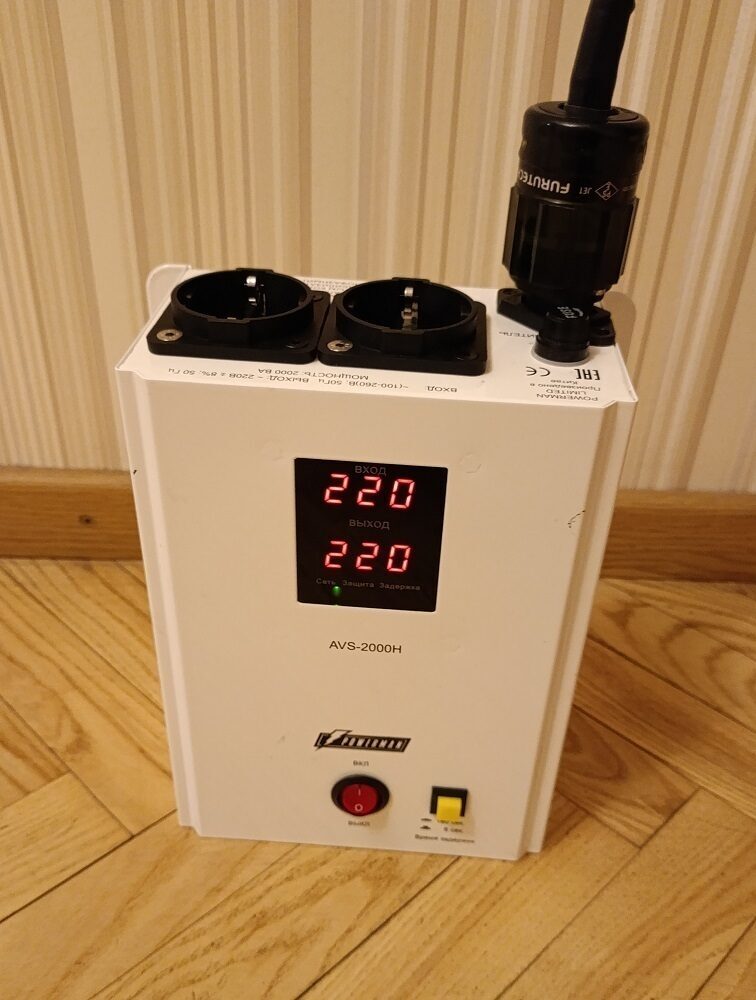

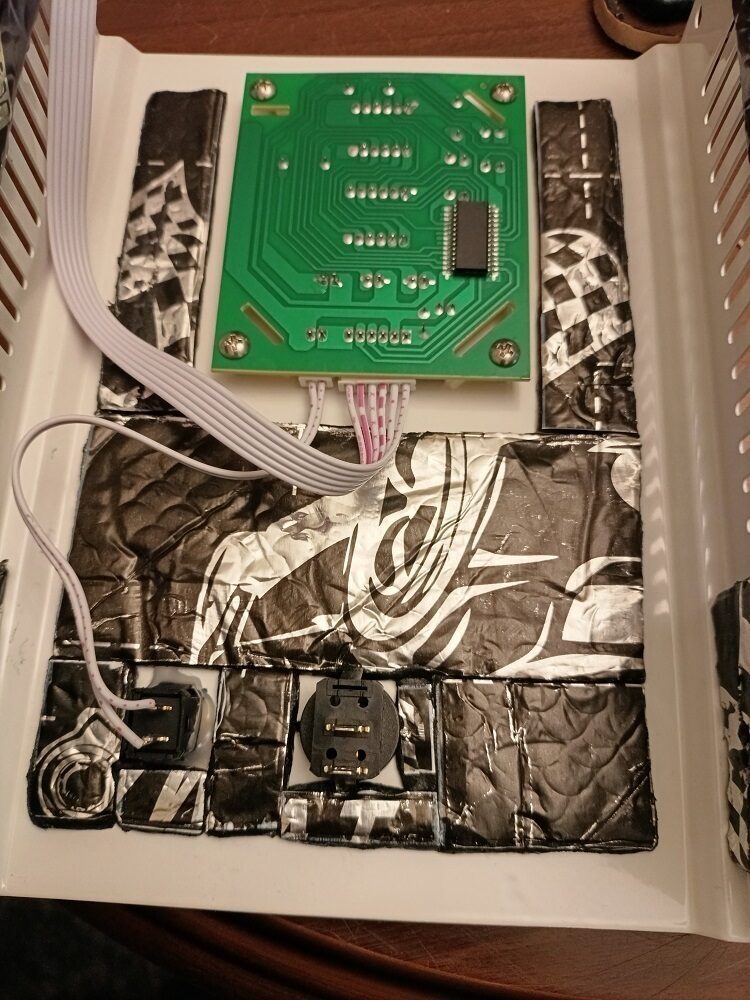

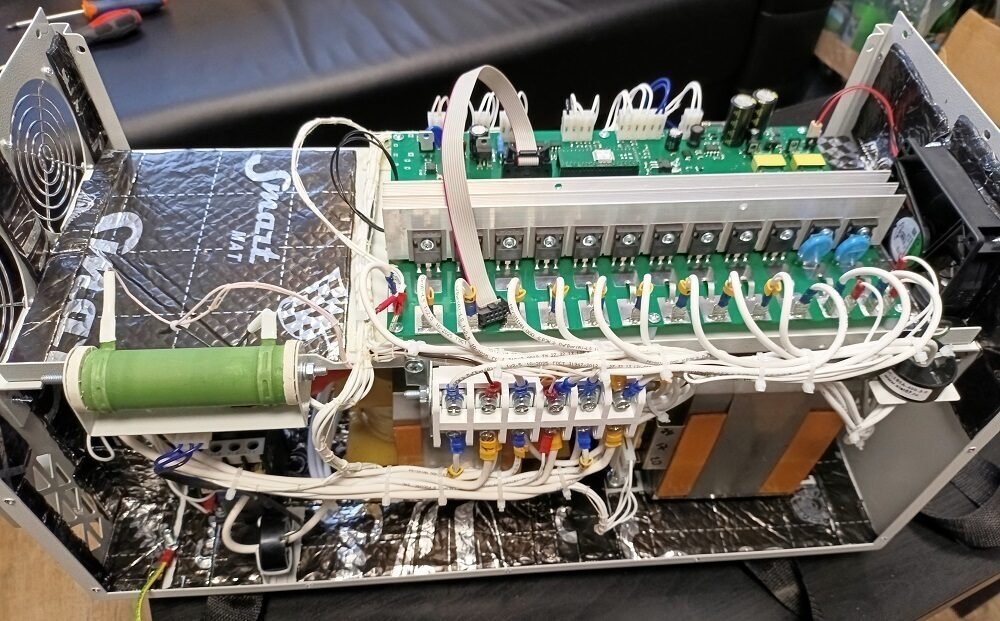

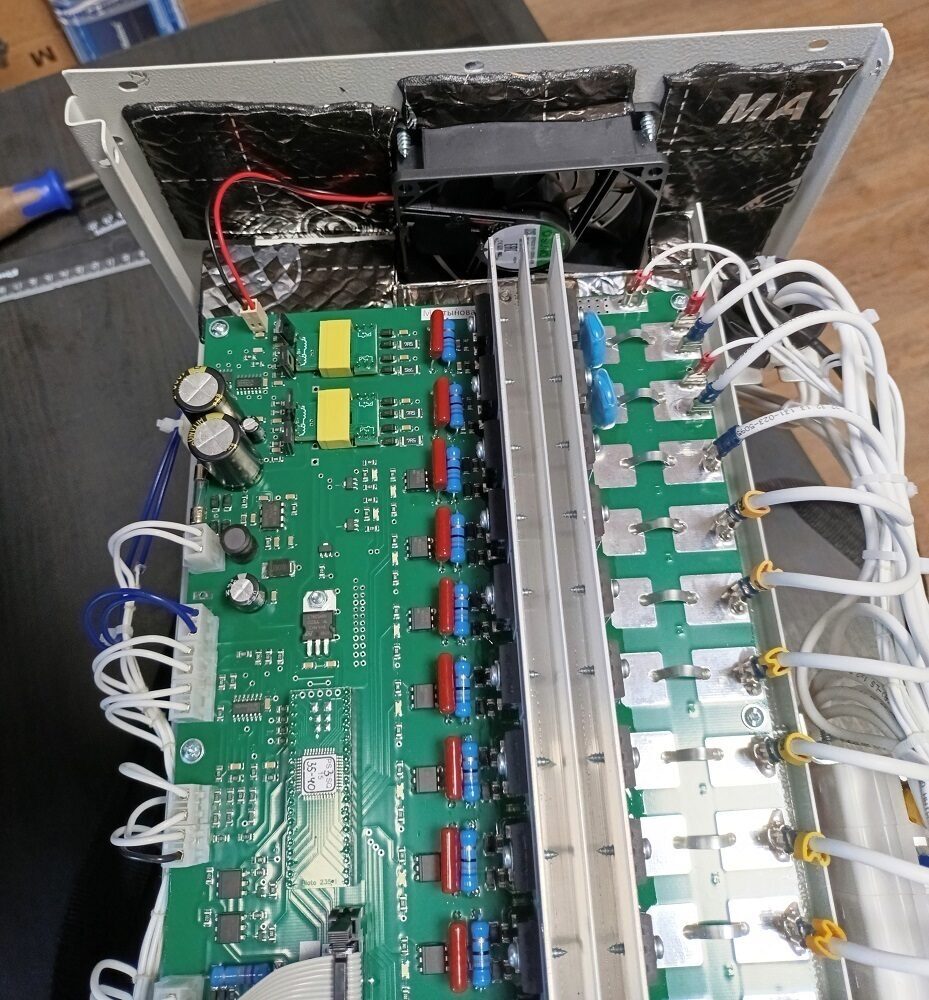

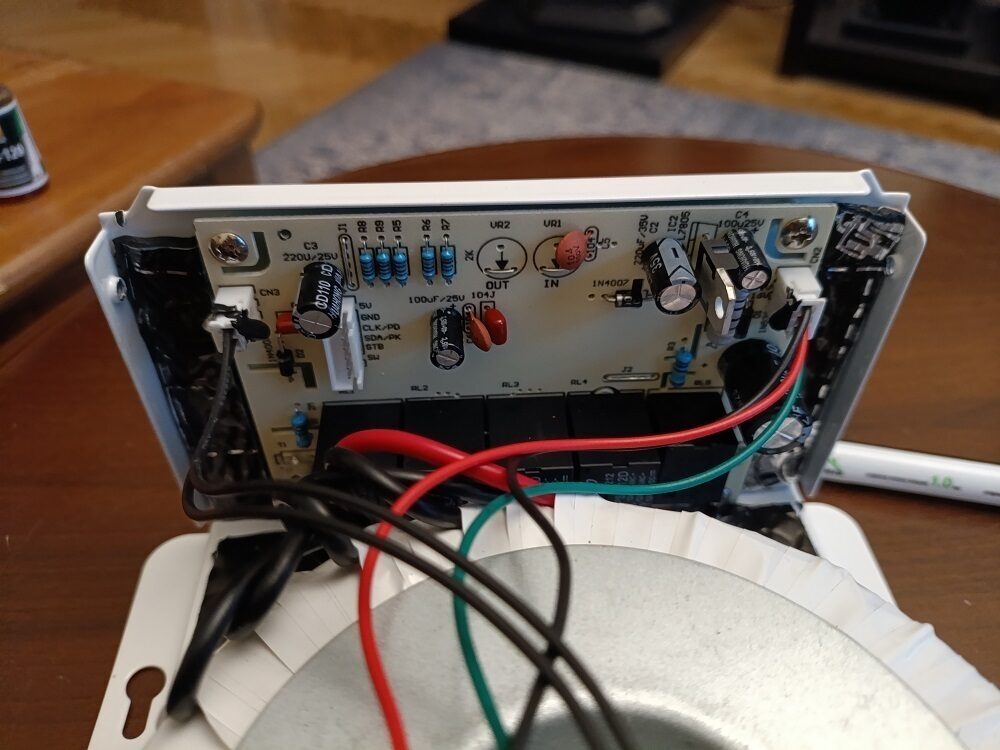

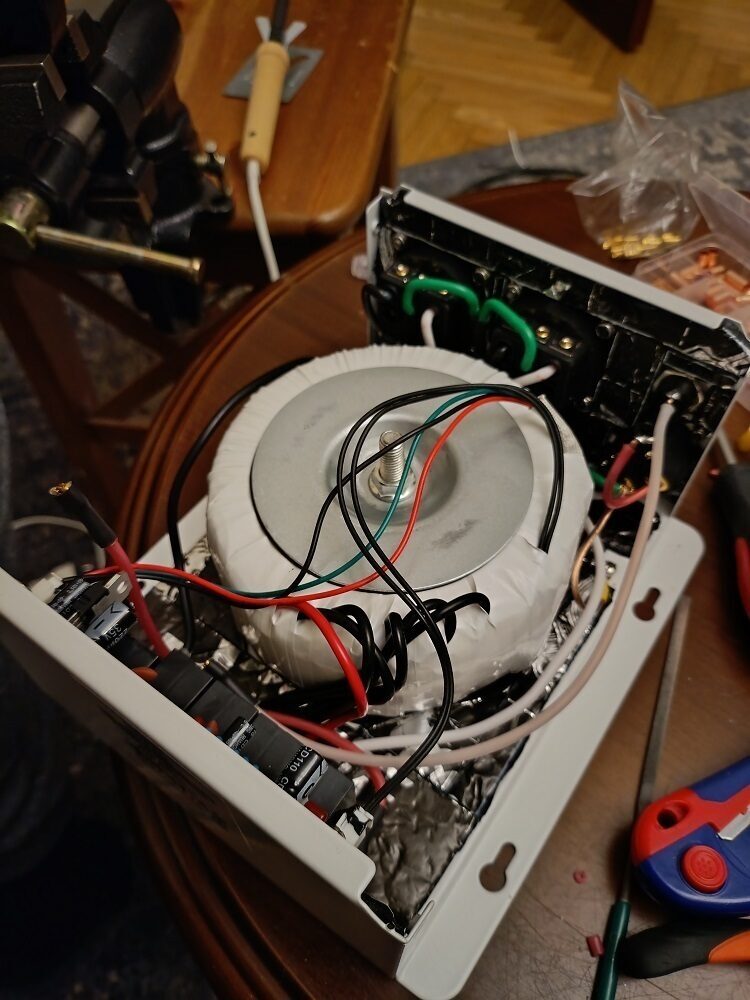

Вначале я его воткнул как есть, во всей, так сказать, красе китайского экономичного «творчества». В целом эффект приглянулся и я, открутив несколько винтов, сунул нос внутрь. А там… та-да-да-дам-там-там…, дистрофичные проводочки 16 и 18 AWG, какие-то «лилипутские» контактики - слезами умоешься… Хотя трансформатор более или менее солидный, проволока на нем медная и приличного сечения. Плата управления расхожая, а вот розетки и предохранитель - «шлак». Провозился с корпусом довольно долго. Расточил посадочные отверстия под стандартные розетки, сделал прямоугольное отверстие под инлет, поменял держатель предохранителя под 6*32мм. «Шумкой» обклеил корпус изнутри, но без фанатизма. Три разных варианта разводки исполнил. Затем докупил еще один стабилизатор для Валентина. В итоге самыми дееспособными определил развод моножилой Oyaide 3,14мм2. Розетки развел звездой двумя разными вариантами:

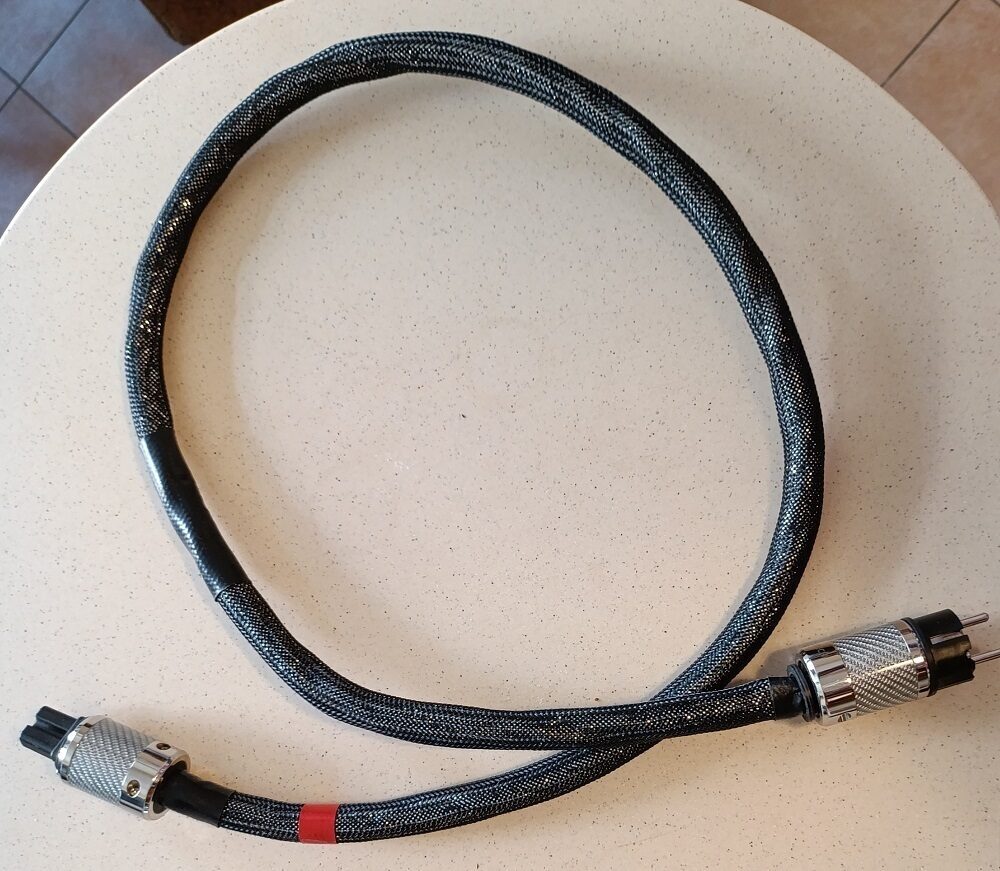

1. Той же моножилой Oyaide 3,14мм2, после обжима (для Валентина)
2. И овальной моножилой Acoustic Revive 2мм2, после обжима (для себя)

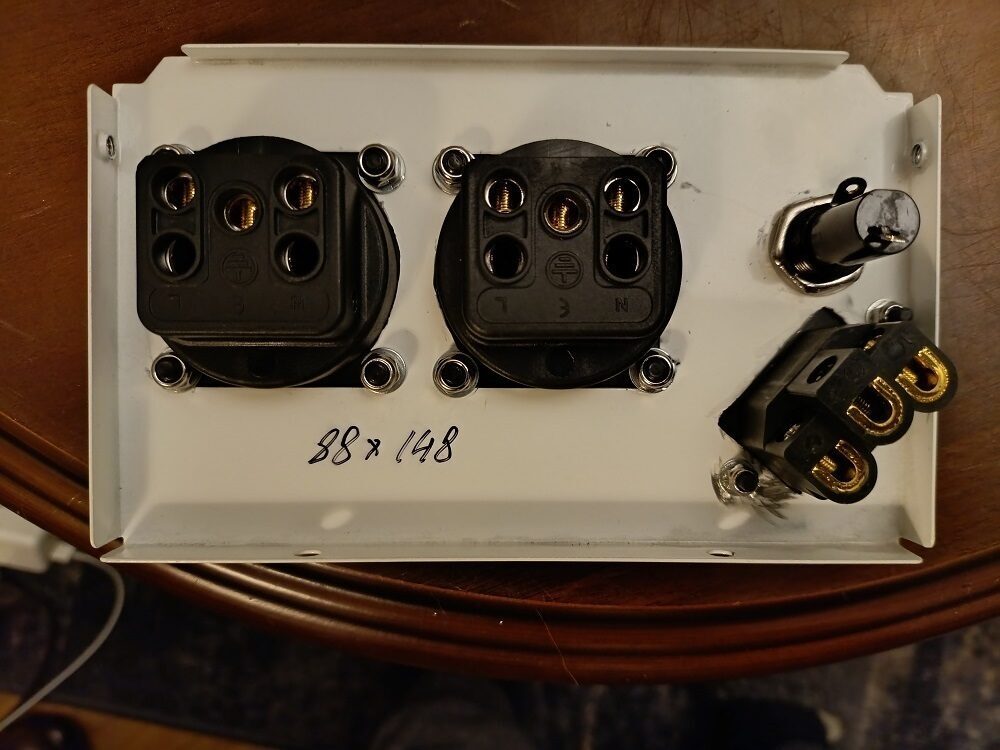

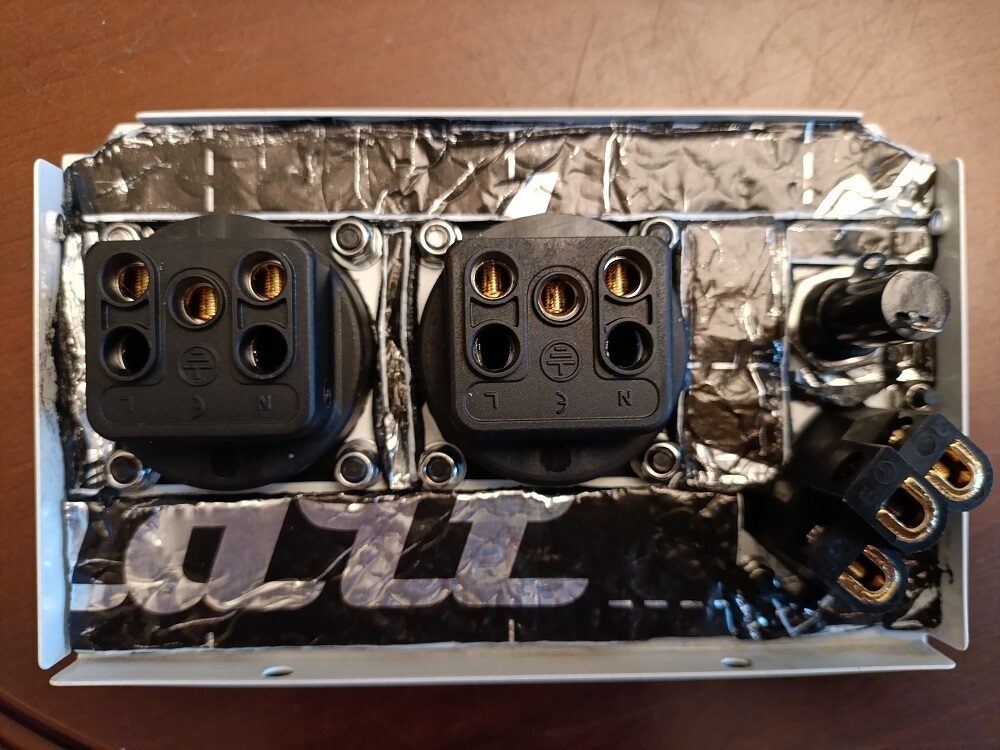

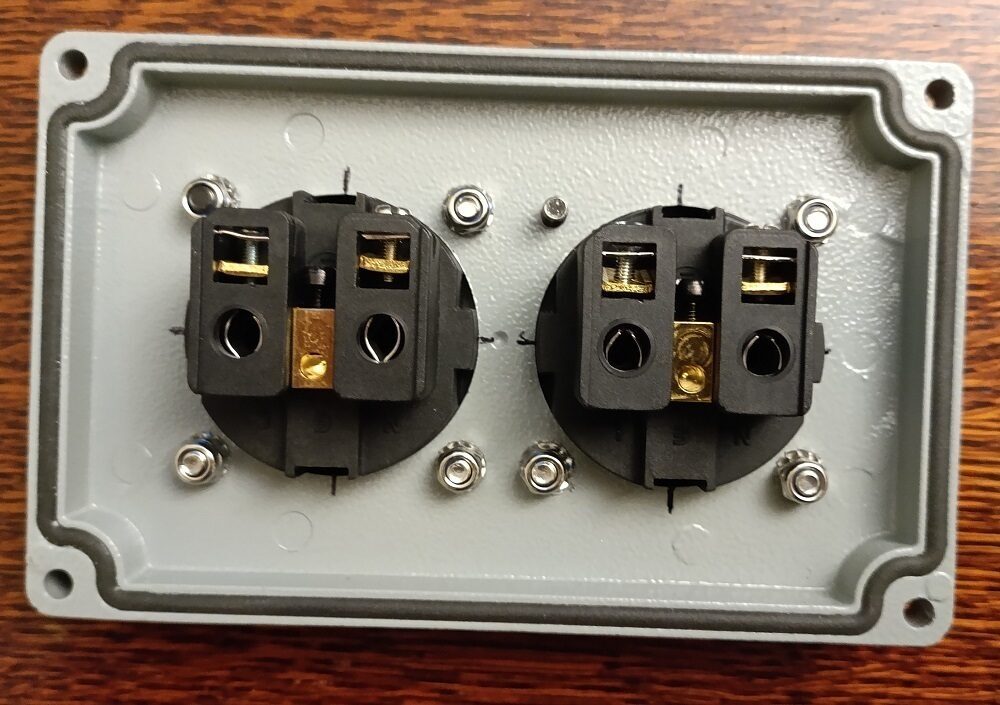

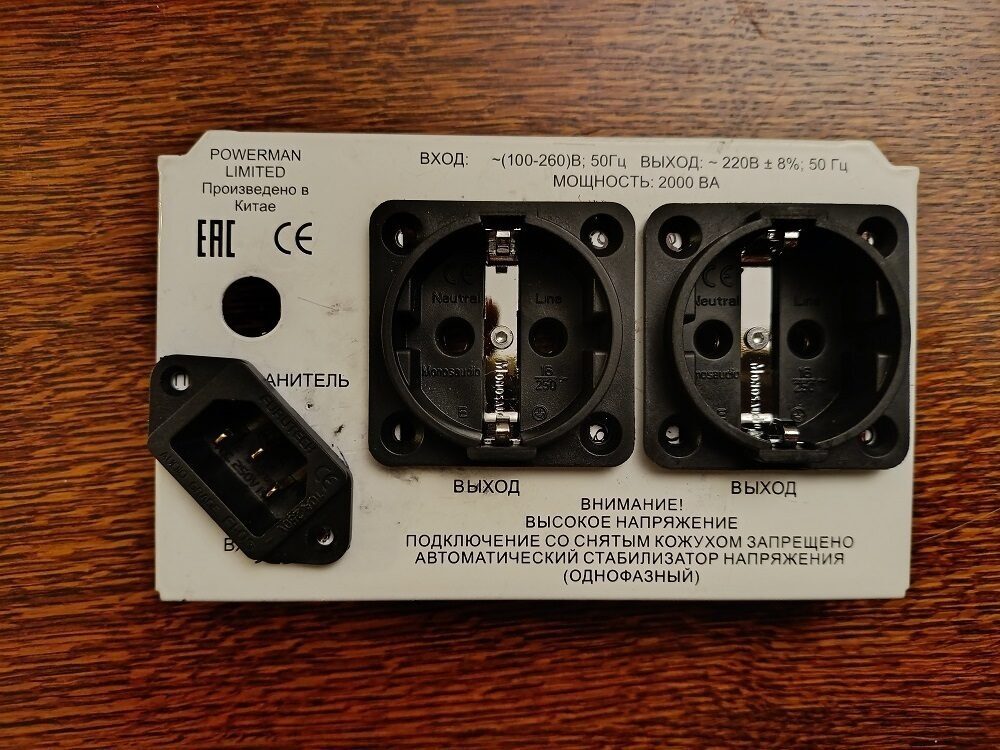

Розетки поставил Monosaudio, с родиевым покрытием, инлет воткнул Furutech. Предохранитель Synergistic Research Purple 6*32 T16A.

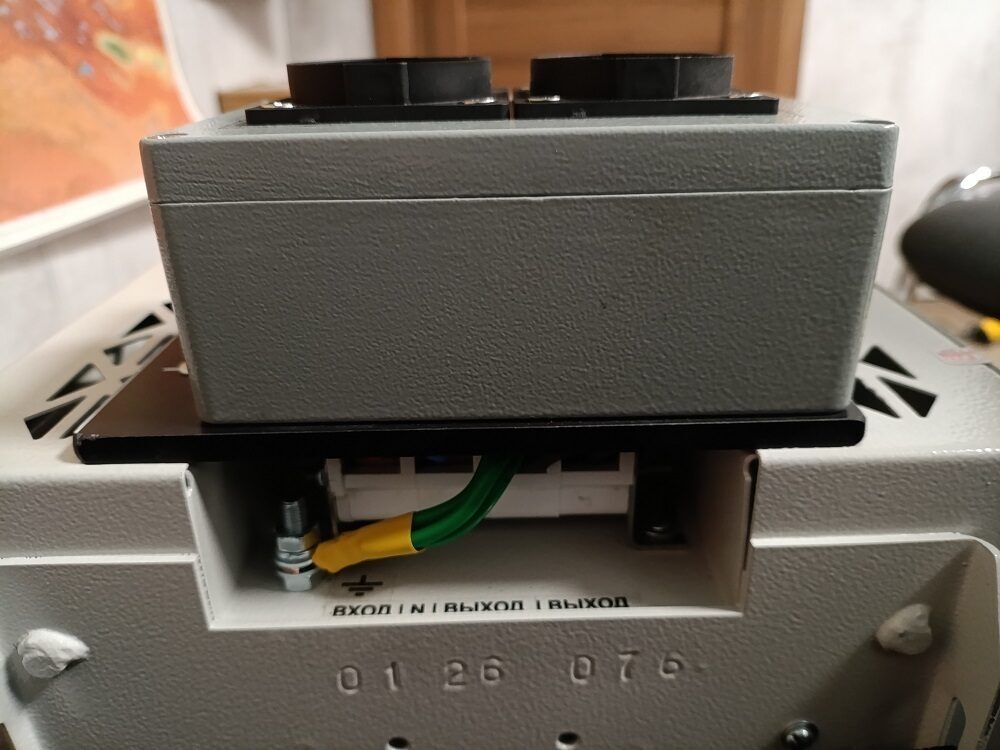

Параллельно взял собранный инженером Валентина прототип сетевого фильтра, от постоянки и высокочастотных помех. Пробовал его воткнуть до стабилизатора, после и вместо. В итоге понял, что немного разный эффект присутствует, но это не конечное решение. Самым, кстати, интересным оказалось подключение фильтра вообще без стабилизатора. Однако, как я ни пытался себя убедить, что можно было бы на этом успокоиться, но… внутренний голос нашептывал, что на этой «солнечной аудио опушке кроме маслят ничего не обретешь, за белыми надо лезть глубже»
А вот у Валентина пересобранный Powerman AVS2000H, с его слов, проблему решил. Благодаря проделанной работе стабилизация напряжения стала более выраженной и уверенной. Иными словами, сколько локаций – столько и вариативности проблем питания.
«Городские сумасшедшие» народ неунывающий. Пару дней погрустил, а затем начал копаться, вникая в суть вопроса с гальванической развязкой. Сразу же уяснил, что основательное решение повлечет появление в системе крупногабаритного предмета весом от 30 до 50 кг. Как же мне не хотелось вот этого всего, всякого такого… Перелопатил половину интернета, поговорил с различными людьми, смирился ... Поначалу выделил, из множества стабилизаторов те, которые включают в себя гальваническую развязку. Самым перспективным показался Lider PS3000 SQ C-15.
Производитель находится во Пскове, бывший военный завод. Нашел дилера в СПб, полчаса его мучал уточняющими вопросами, вытянул все что он мог сообщить. Долго, с фонариком, изучал внутренности через отвестие с решеткой, для вентилятора. На первый взгляд все собрано основательно, кондово и надежно, согласно еще советским технологиям. Решил заказать. Раньше Lider выпускал трансфильтры с гальванической развязкой, но теперь только стабилизаторы с минимальной мощностью 3 кВт. Ждать 12 рабочих дней, вес кокетливо обозначен – не более 43кг, габариты 552*269*291 мм. Охренедь!!!
12 дней - это много, а я себя уже распалил. Кушать не мог. Пытался развеять гложущие сомнения, относительно собственных телодвижений, сумма немаленькая вышла. Переговорил с Валерой Перевезенцевым, в разговоре он сказал, что у него на антресолях, с давних пор, стоит кондиционер питания Nightingale CP-1600, говорит, что в свое время они пользовались популярностью у аудиофилов. Слово за слово, покопались на Авито, нашлось несколько штук по каким-то невменяемым ценам и один СR-1600. Гораздо дешевле, более, чем в три раза. Менее продвинутый, в плане управления и доп. возможностей. Решил и его попробовать, в конце концов я собираю вторую систему в офисе, т.е. пригодится. Расстался с деньгами с решимостью отчаяния.
А потом с Авито мне приходит сообщение о товаре, похожем на те, что я просматривал. Человека зовут Андрей, живет и творит в Воронеже. Дай, думаю наберу. Набрал, вывалил ему все свои соображения и потребности, а он, вместо того, чтобы воспользоваться моей неосведомленностью, предложил выслушать его и буквально на пальцах разложил отдельные, известные мне, факты в последовательную схему. Прикинул что мне потребуется. Обозначил вариант и стоимость того, что можно собрать, и я решил, по православной традиции, заказать третий девайс. Итого в пассиве три варианта на уестествление, а в активе только сетевой фильтр. Что делать? Подвернулся старый финский, бытовой трансформатор, за гроши. Решил хотя бы понять, что он даст. Подключил до фильтра – гудит подлец. Подключил после фильтра – вроде почти не гудит. Поменял инлет и розетку, а поскольку она одна, то временно собрал все девайсы в один распределитель.
Надо сказать, что эффект получился ожидаемым, в том смысле, что именно его я вожделел, но вот надежды, что так незатейливо можно все решить, не было. Теперь же необходимо было дождаться прибытия всего заказанного и приступить к самой «вкусной» части мероприятия.

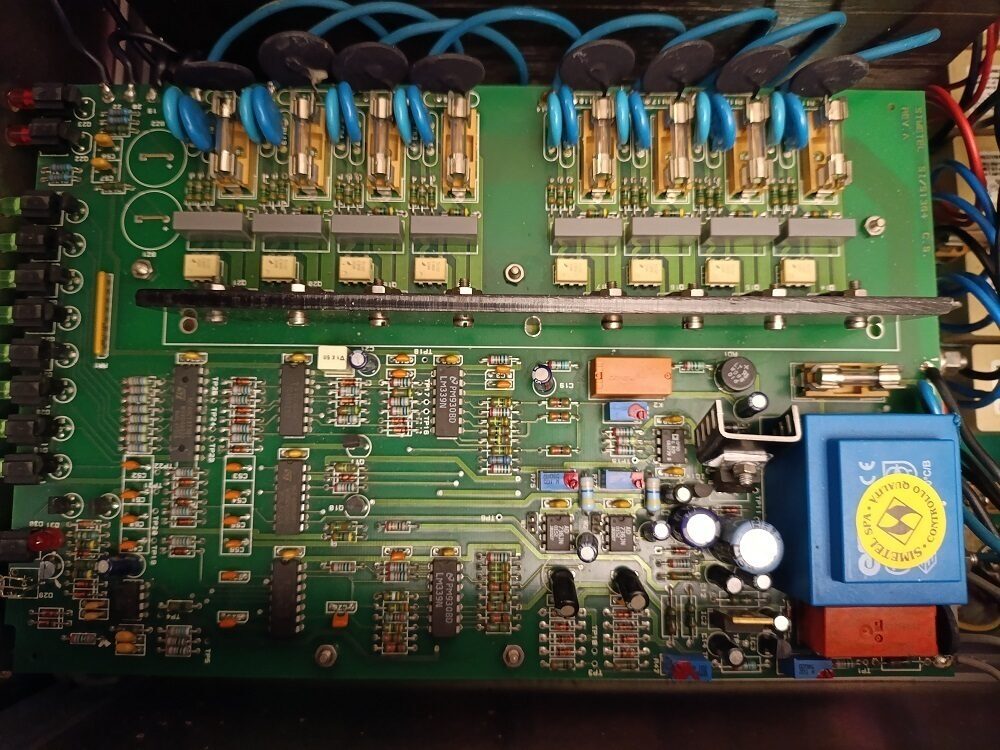

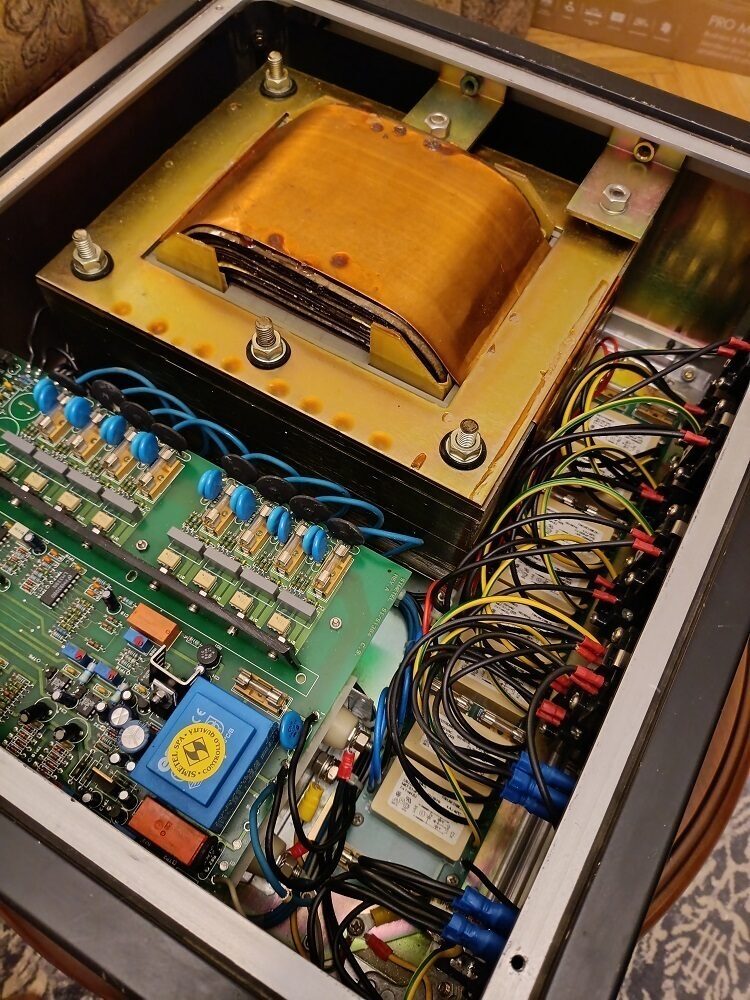

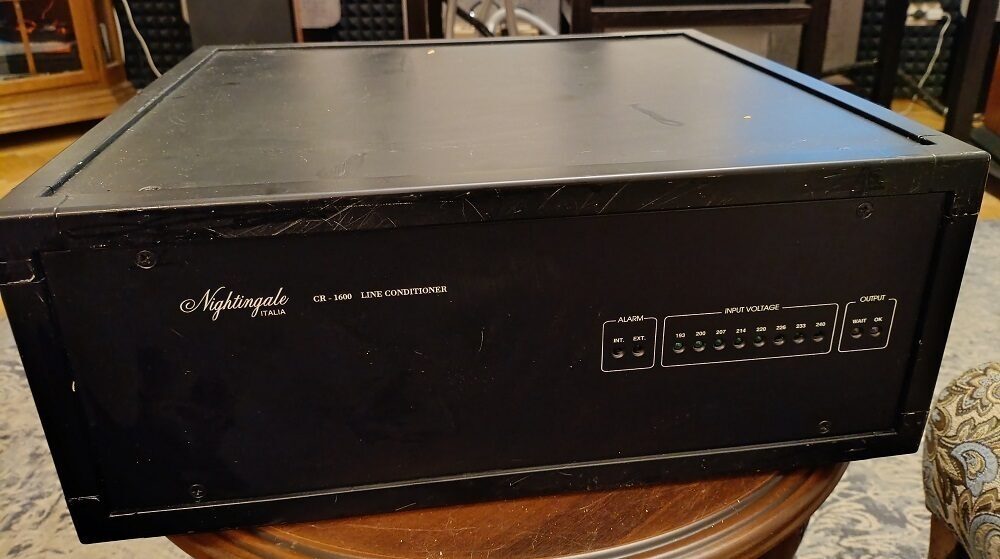

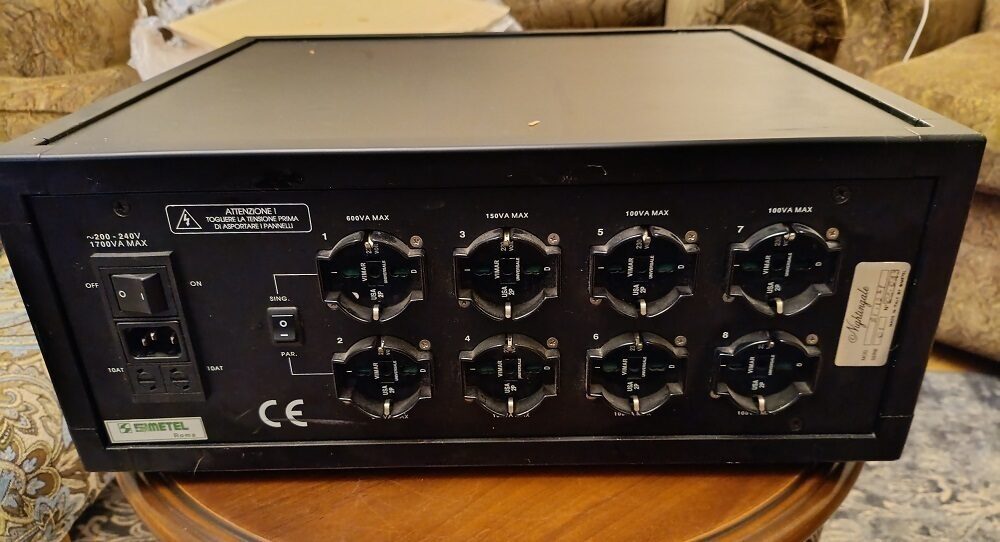

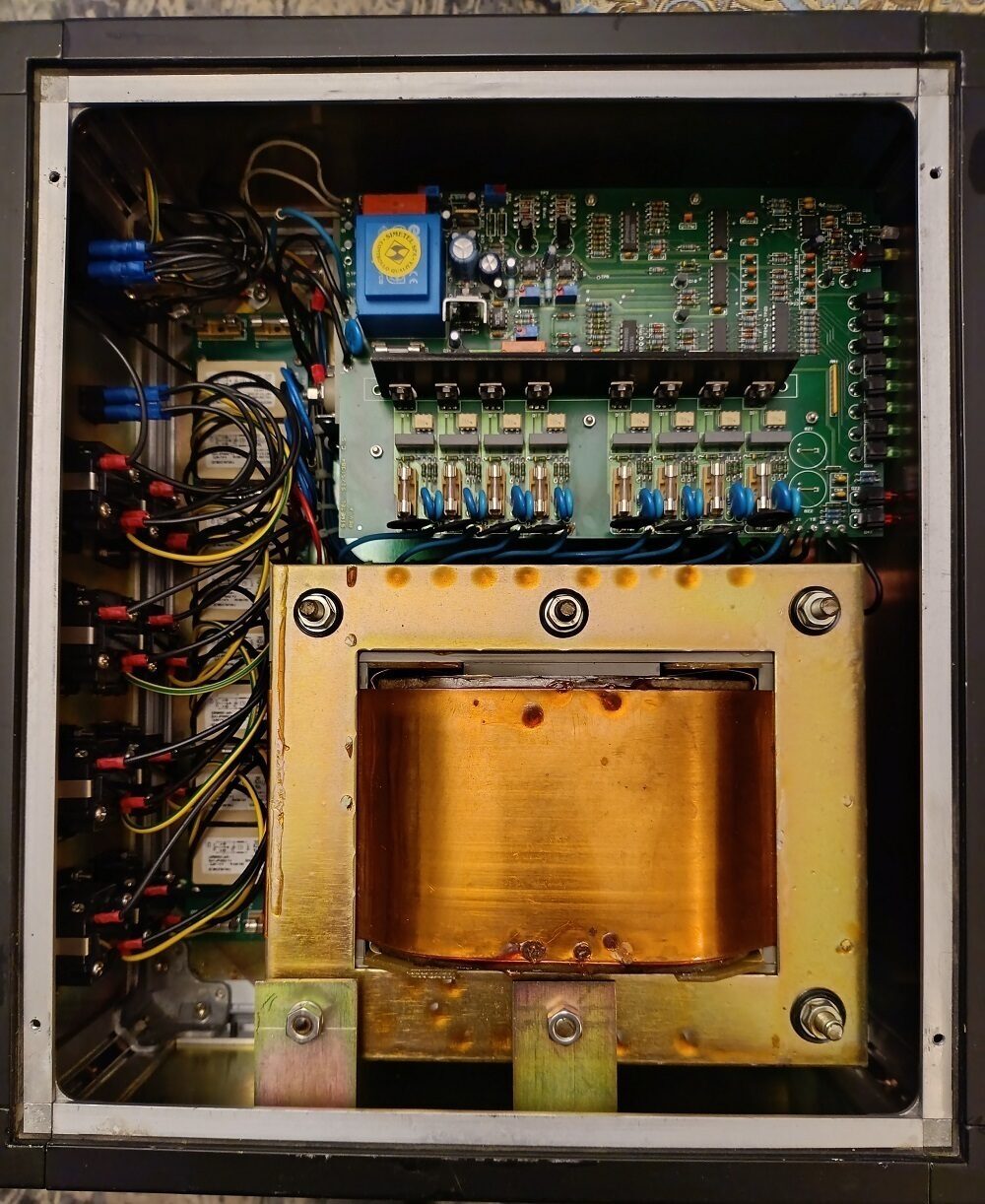

Первым прибыл Nightingale CR-1600 из Томска. Я бы сказал, что старик Церетели отдыхает. Если такой объект не то, чтобы уронить, а даже плавно опустить на кого-либо - результат будет плачевным. Затащить приобретение на 3-й этаж помог зять. Открыв верхнюю крышку, чтобы дать оттаять - залип в благоговении. Такие трансформаторы я видел только на картинках. Он занимает более трети всего внутреннего пространства и намотан, ВНИМАНИЕ!!!!, медной лентой шириной не менее 10 см. Все сделано и разведено с какой-то сверхестественной основательностью. Любые мысли об улучшайзингах кажутся жалкими и ничтожными. Плата питания, фильтры, изолирующие розетки друг от друга, сделаны с неповторимой технической самодостаточностью. Никакого позерства и красивости, строго по существу. Но взгляд не оторвать. Веет чем-то забытым, из прошлого мира, когда вещи делались на века.

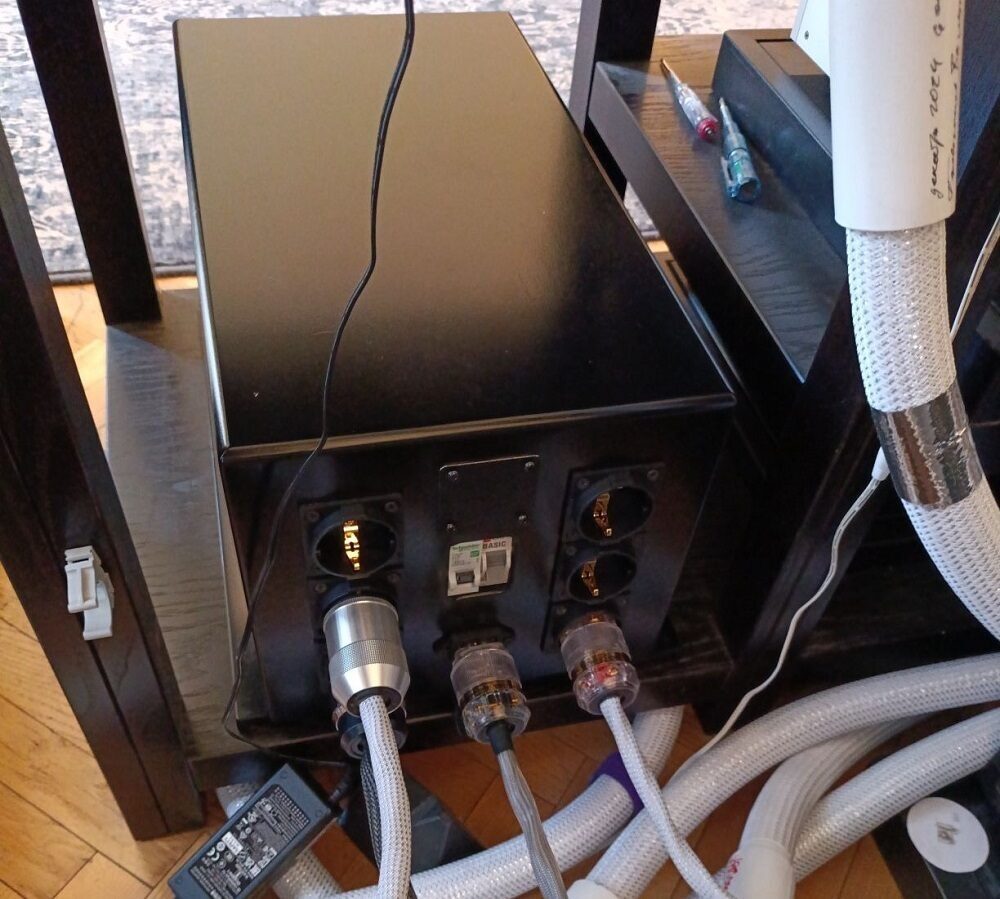

Оставил кондиционер отогреваться, поскольку на внутренностях стала концентрироваться влага. Утром померил габариты – в стойку не лезет. Пришлось его поместить на подставку (песочницу) и дотолкать, по полу, за стойку, а потом заново разводить кабели и все равно получилась «змеиная свадьба». Вспомнил одну фишку, тестовой отверткой поводил вокруг аппарата – вроде не фонит. Перевернул кабель в настенной розетке – тоже нет фона. Поначалу пробовал поиграться фазировкой, а потом перестал мудрить и подключил правильно.

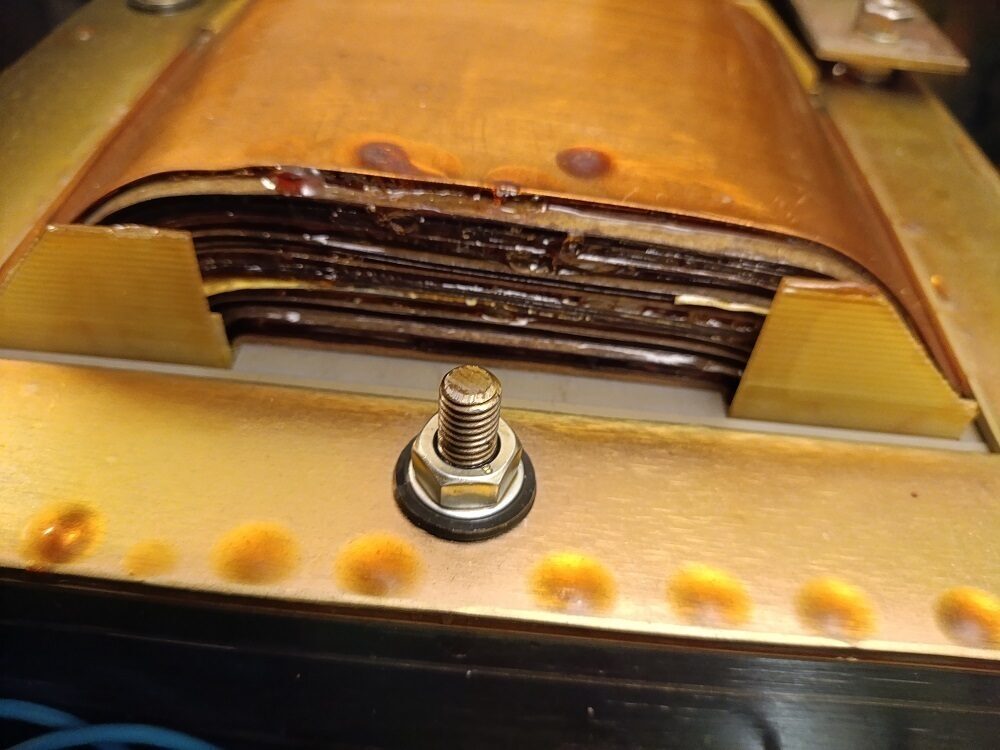

Об эффекте, пожалуй, можно доложить, что есть схожесть с плохеньким финским трансформатором, вот только за счет монументальной слитности конструкции звук стал гораздо телеснее и глубже. Сколько надо греть Nightingale не знаю, но целую неделю, по вечерам, слышал иную картину, нежели накануне. Ближе к выходным отзвонился дилер и сказал, что стабилизатор Lider PS3000 SQ-C-15 прибыл и ждет меня. Стало жаль супругу, она то ни в чем не виновата. И ведь искренне думает, что у меня просто «фляга посвистывает», а теперь еще и ЭТО… Как бы то ни было, пришлось ехать и забирать, не 47кг конечно, но в районе 40-42кг и габариты в добавок…

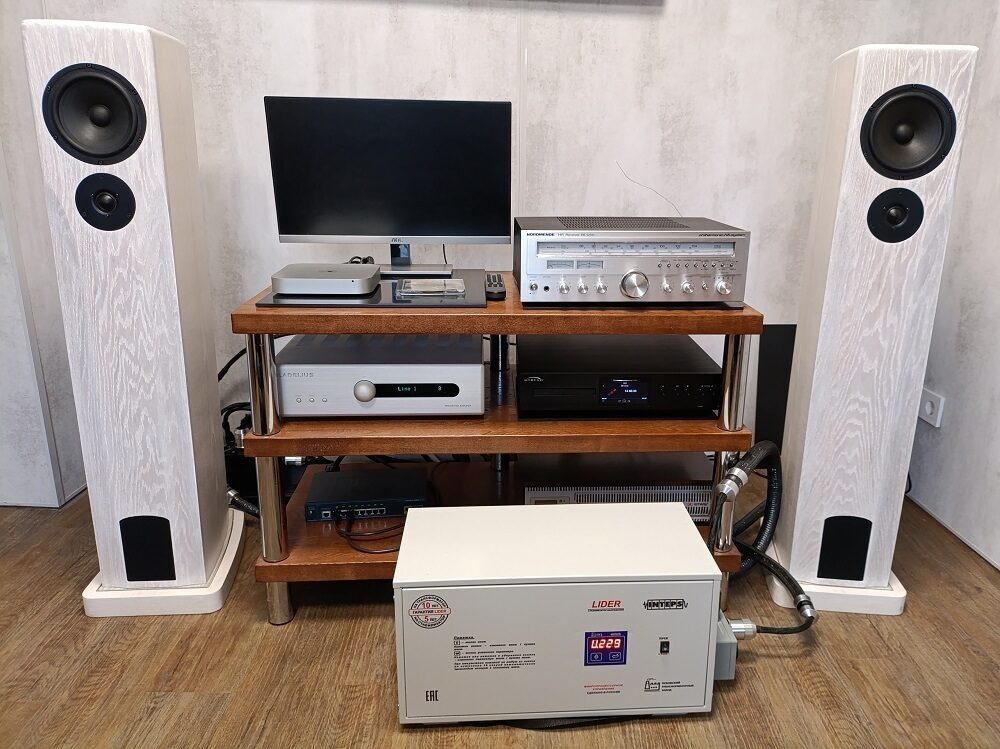

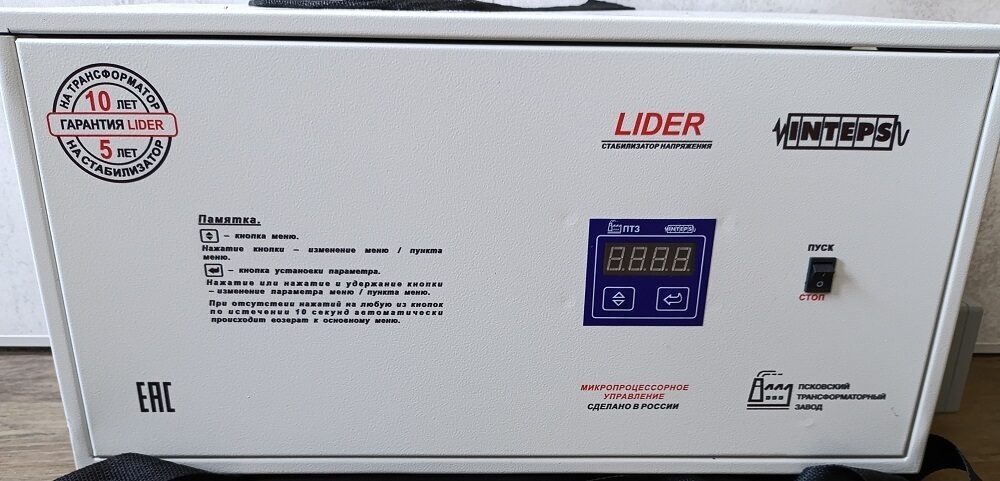

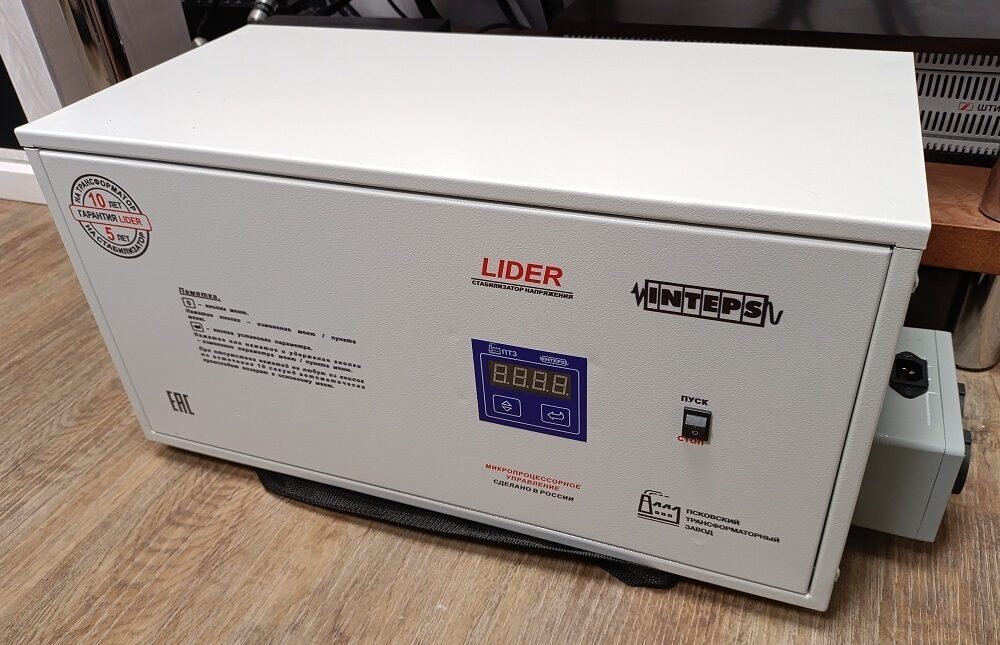

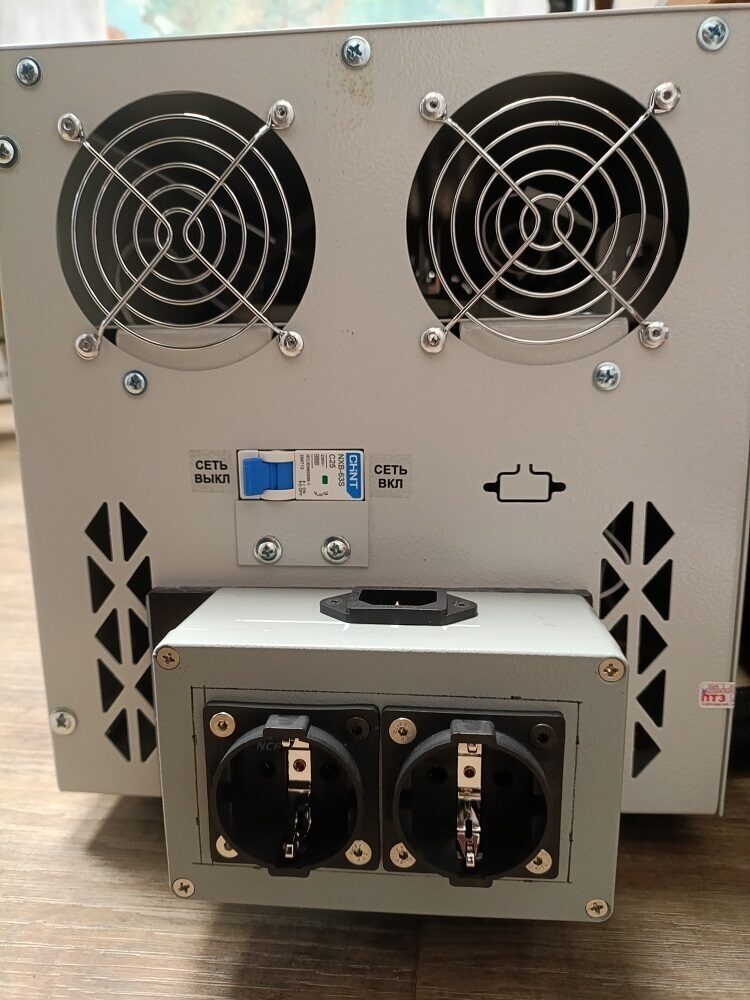

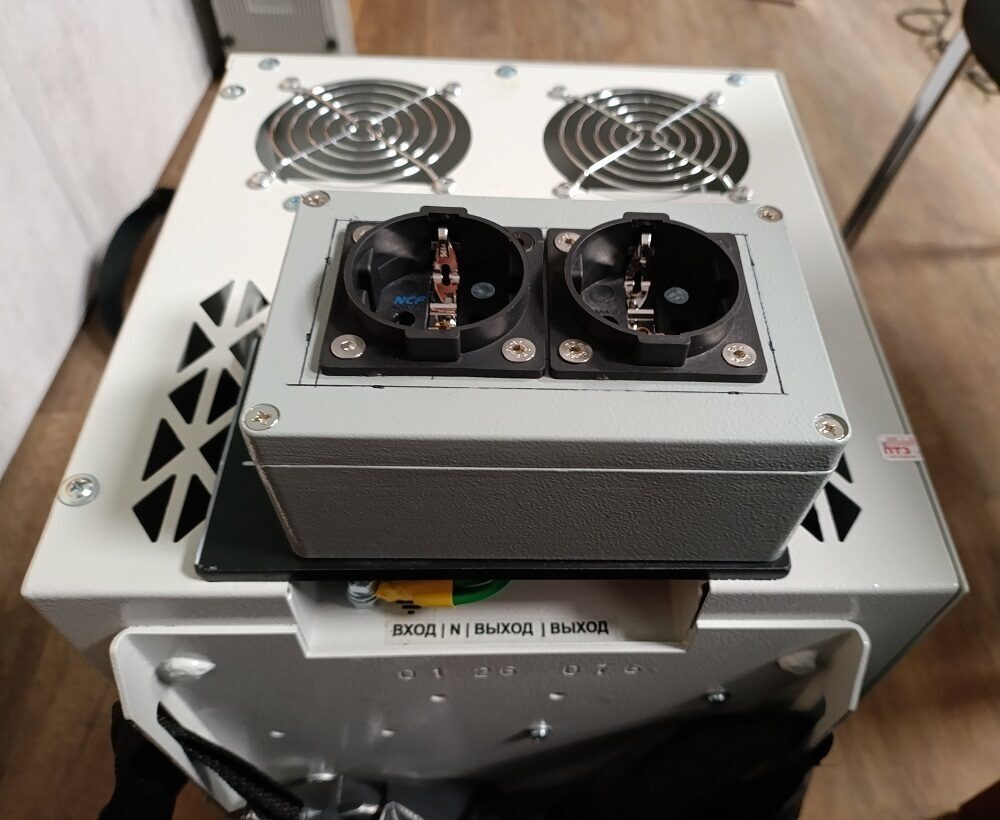

Домой его тащить так и не решился. Отволок в офис. Lider PS3000 SQ-C-15 вначале повел себя несколько нестабильно. Этого следовало ожидать, но по порядку. Прежде всего он конечно никакого отношения к аудио не имеет, кроме гальванической развязки. Ввод и вывод через клеммную колодку, что крайне неудобно. Пришлось колхозить и прилаживать корпус с двумя розетками и инлетом над контактами, используя штатные крепления. Получилось вполне аккуратно и функционально.
Однако загудел, лишенец, после подключения, не по-детски. Что тому причина, наличие ли постоянки в сети или конструктив - неведОмо. У меня до кабинета прокинут отдельный кабель, с отдельного автомата, на сдвоенную розетку Furutech, однако, что с сетью в офисе неясно. Напряжение ниже 230 почти не бывает, но здание подключено к электросети завода ЛОМО. В общем эффект от стабилизации с гальванической развязкой поначалу был невнятный. Я постарался как мог побороться с гудением. Подложил плиту толщиной 24 мм из искусственного камня. Гудение стало тише и как-то собраннее. Салазки, на которые стаб опирается обул в, разрезанный вдоль, резиновый шланг. Гудение стало чуть тише, но неровным, как бы «дребезжащим». Купил на озоне ножки из полимера, подставил. Почти стихло и эффект гальванической развязки проявился более отчетливо.

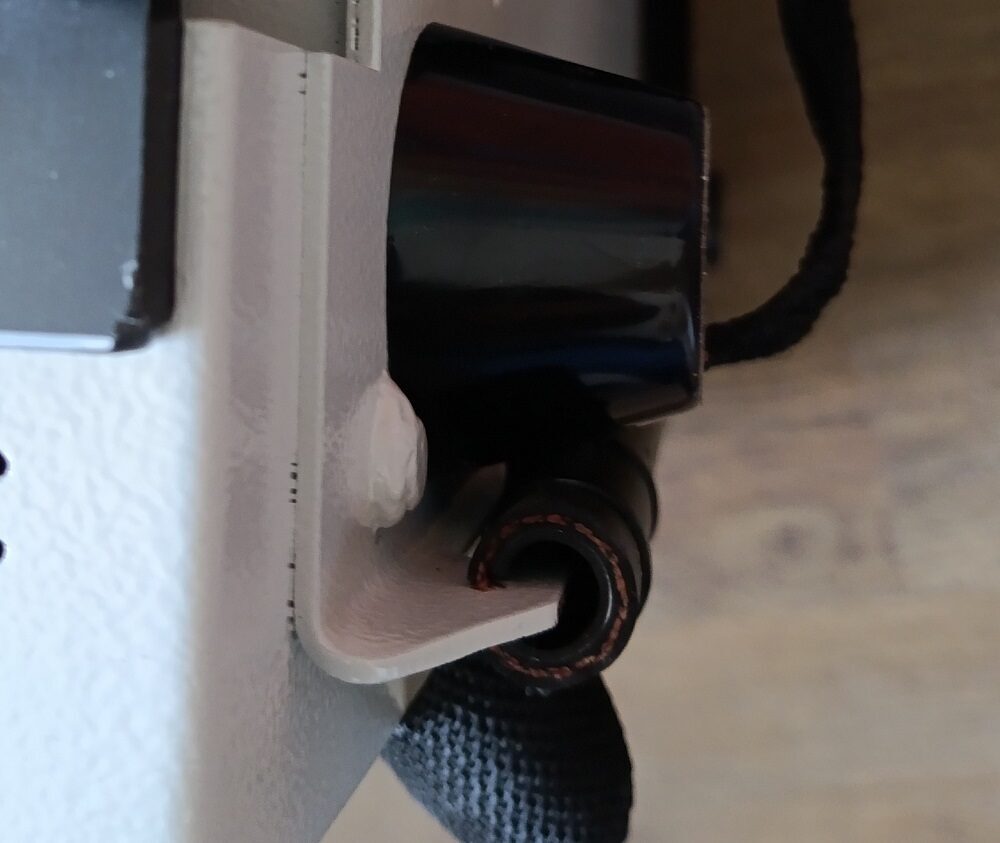

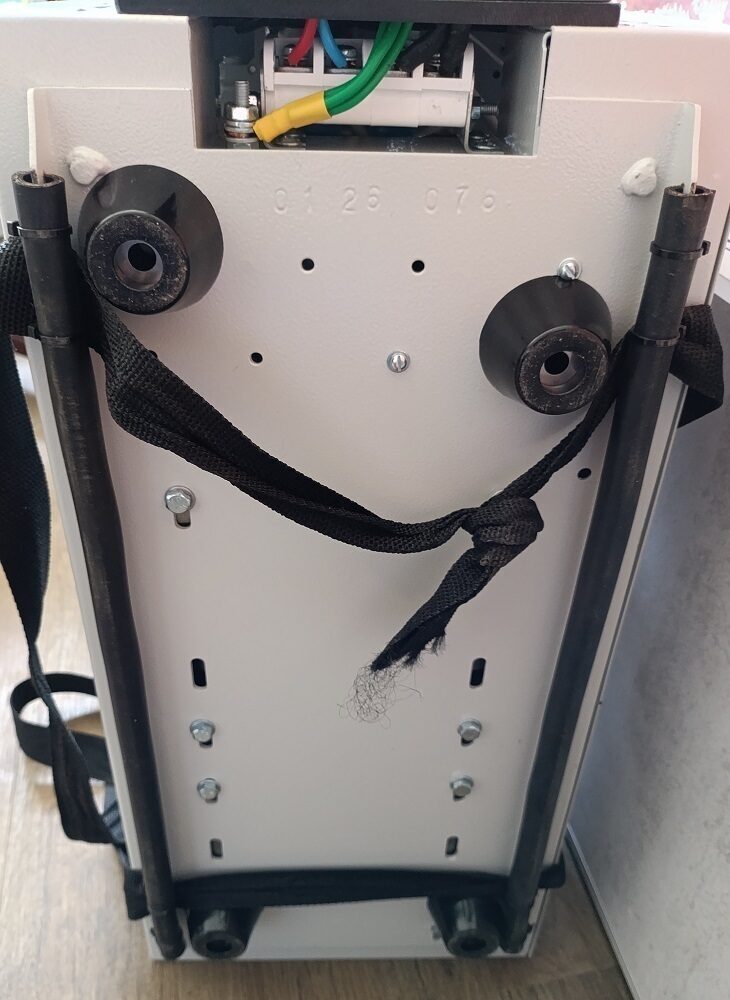

Еще, пока возился, устанавливая на ножки, заметил, что когда приподнимаешь корпус со стороны трансов, то гудение затихает вообще. Значит, по идее, его лучше вешать за штатные крепления, но у меня в кабинете перегородки из гипрока и эти 40-43 кг на двух точках не удержат. То есть, если Lider поместить на кирпичную стену, в отдельном помещении, перед выделенной линией, то он отработает лучше. Конечно еще есть вариант уплотнить конструкцию, дополнительно задемпфировать трансы на опорах, зашуметь стенки корпуса и поменять проводку на входе и на выходе на моножилу Oyaide. Из всего перечня сподобился, по здравому размышлению, обклеить корпус изнутри битумной «шумкой». Но на гудение это почти не повлияло. Хотя в целом, Lider облагораживает звучание. Бас становится более фактурным, прорисовка остального диапазона более уверенная и размашистая. Положительное влияние очевидно и не требует специальных навыков для выявления. Я его еще немного «подрочу» на предмет полезности и буду пристраивать. Слишком он для офиса громоздкий. С точки зрения базового питания и бытовой электрики – идеальный, неприхотливый аппарат, который в кожухе можно вешать на улице, рабочий диапазон температур позволяет. Брать его лучше в частный дом, если напряжение скачет сильно, поскольку тянет от 140 вольт, по паспорту.
*****************************************************************************
В связи с ожиданием готовности трансформатора в Воронеже и осложнениями по здоровью пришлось отложить окончание статьи почти на два месяца. Однако это время изобиловало экспериментальными телодвижениями кармического и не очень свойств и различными, по значимости эффекта, свершениями. Самое яркое - это установка акустических панелей Перевезенцева Валерия (Легкое "глиссандо" по событиям и впечатлениям 2026 года • Stereo.ru). Затем я взял ненадолго симметричный транс Питерского изготовления, без высокочастотного фильтра, только с фильтром «постоянки». Аккуратная металлическая коробка, добротно собранная, но как девайс мне не сгодился. Сразу же слышно, что он режет динамику довольно сильно. Звук становится скучным и невзрачным. Двухнедельный прогрев ничего не дал. Схожий эффект проявился и в офисе. Я потерял интерес к «иквипменту» и упоминаю его лишь для правдивой хронологии, даже фотать не стал.

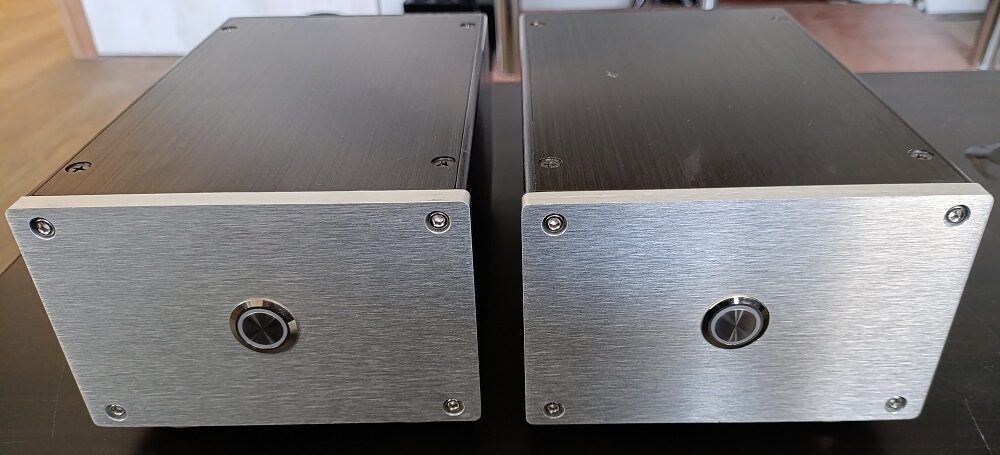

В общем пока суть да дело, в Воронеже дошла очередь до моего заказа. Мы с Андреем стали чаще общаться на предмет конструктивных нюансов трансформатора. В итоге решили, что трансформатор будет отдельным блоком о шести розетках, а фильтры пойдут в двух доп. корпусах. Кстати, только потом, экспериментируя с вариантами подключений, осознал насколько был прав Андрей, предлагая именно такую компоновку.

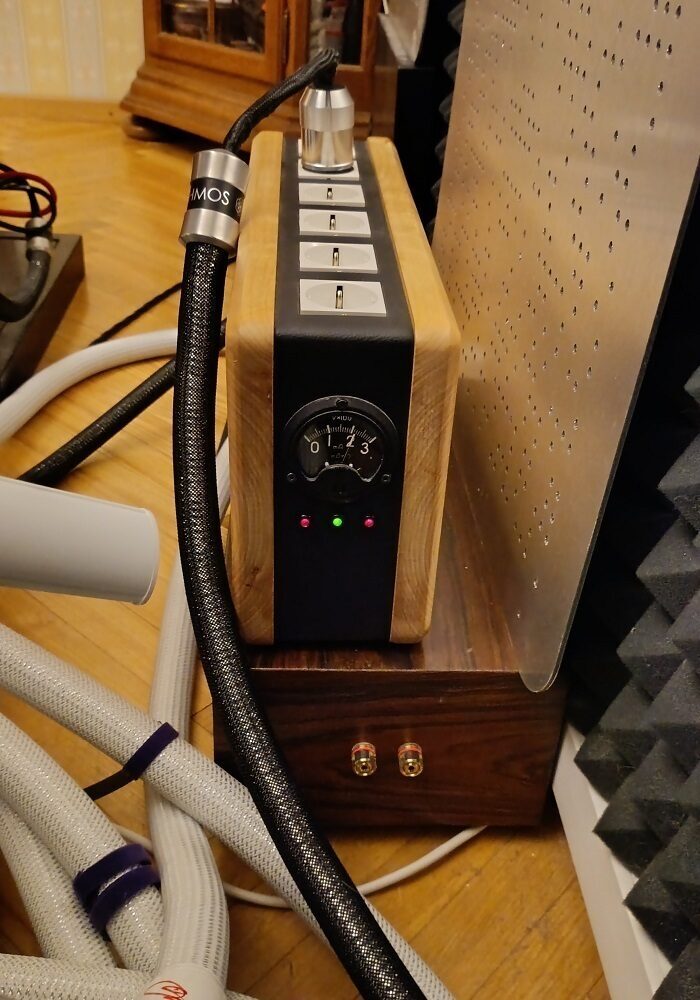

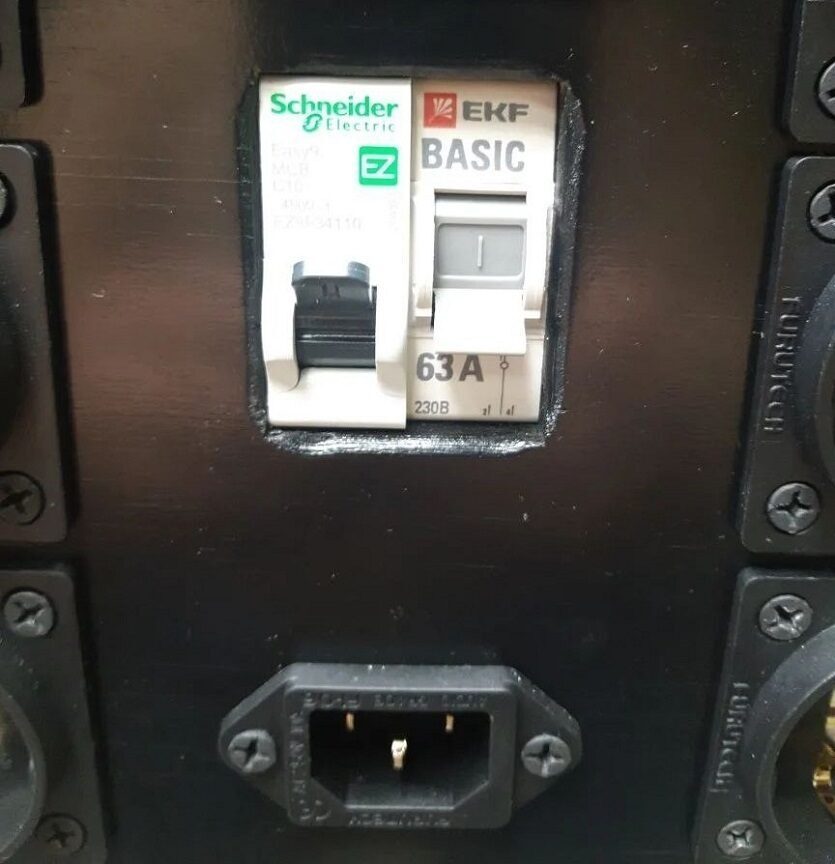

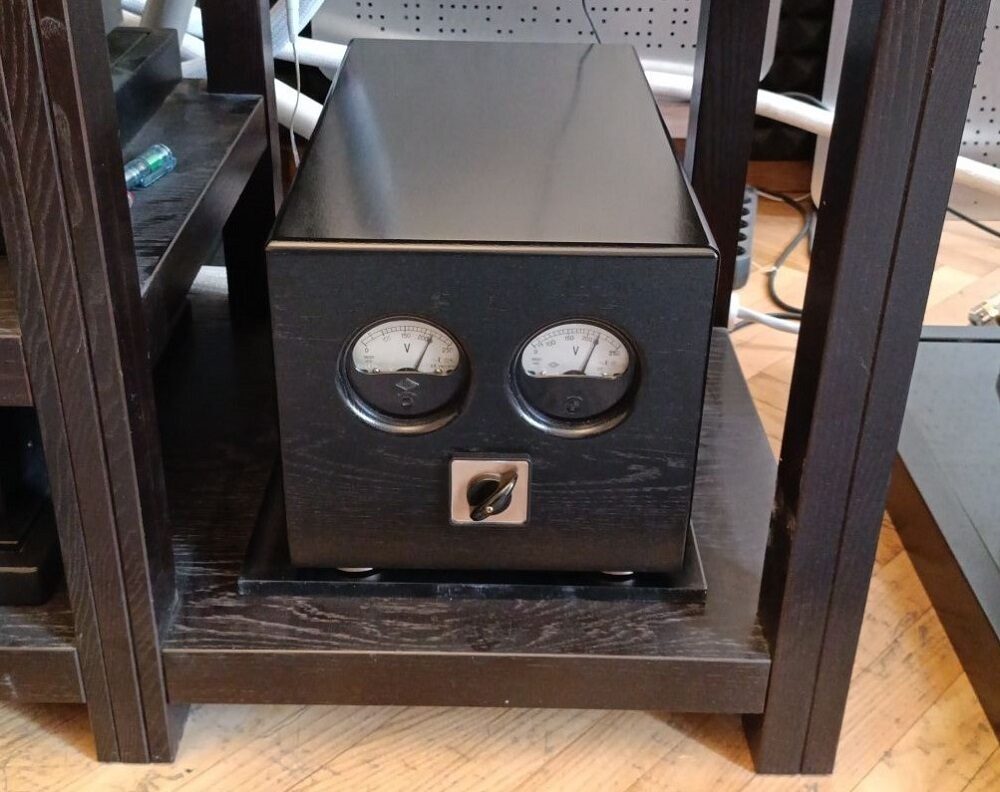

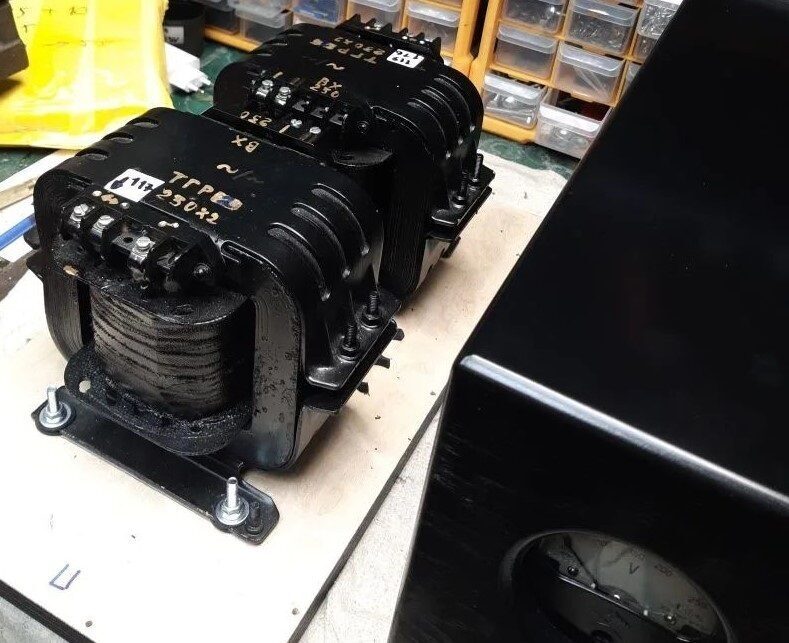

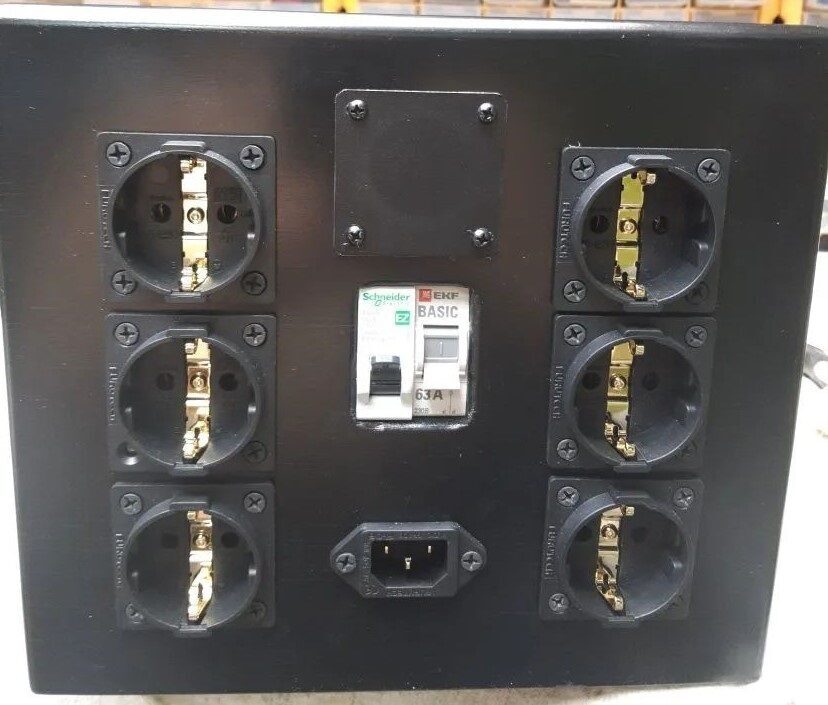

Сам трансформатор собран в деревянном корпусе, с круглыми стрелочными индикаторами выходного напряжения. Спереди основной выключатель винтажно-военного вида. Им можно включить отдельно три из шести розеток, либо все шесть. Сзади переключатель, которым можно отрегулировать напряжение на выходе. Варианта два – как в сети или с подъемом до 235 вольт без нагрузки. Очень полезная функция при плавающем напряжении. У меня теперь под нагрузкой преимущественно 225-228 вольт, изредка опускается до 222 или поднимается до 232. Вопреки моим опасениям девайс оказался бесшумным даже без фильтров, т.е. тих как «выселки перед облавой».
Что касается взыскуемых свойств и достоинств, то конечно потребовалось время, поскольку без измерений, просто на слух, тот еще квест. Плюс приглашенные знакомые - каждый со своим мнением, при краткосрочном пребывании в зоне эксперимента. В общем я не претендую на всеобъемлющий обзор. В данном опусе рассмотрен довольно сложный случай обустройства питания в центре СПб, с ветхими сетями и большим количеством многолетних следов спорадического ремонта. Вся система, в округе, нагружена современными потребителями с импульсным питанием китайского свойства. На первом этаже дома стоматологическая клиника. Колебания напряжения от 207 до 230 вольт и длиннющий частокол нелинейных искажений. Тем не менее основная проводка по лестничным клеткам заменена на медную и в распределительный щит на лестнице заходит моножила 16мм2. Относительно земляного конца в плане реконструкции было четко прописано, что в подвале собираются то ли вкопать, то ли вбить штырь. Как там все реализовано выяснить, теоретически, можно, но… было не до того. Посему подключение/отключение земляного кабеля выделенной линии попало в перечень экспериментов.
В общем из всего списка опробованных приспособлений самыми решающими оказались Nigtingale и балансный трансформатор из г. Воронеж. В прямом сравнении мне больше понравился тот, что собрал Андрей. С ним звук показался более динамичным и открытым. Уже одно то, что он совершенно бесшумен говорит об отличном качестве трансформатора как такового, а заметные преимущества в звучании аппаратов – о том, что Андрей отлично знает и понимает, что он делает. А мы ведь общались только по телефону. Все свои недовольства и соображения я доносил в устной форме, но вот поди ж ты… он сумел отсеять эмоциональную часть и выделить главное. Хотя возможно я снова усложняю, и амплитуда проблематичности сетевых «траблов» не так велика и просто следует глубоко понимать вопрос и уметь все сделать единственно правильно и надежно, чтобы работало при любых условиях.
Это конечно мои субъективные наблюдения, поскольку Nightingale тоже не «пальцем делан». Он имеет глубоко продуманный функционал. Однако мне показалось, что после него система уходит в некоторую звучную красивость, в ущерб динамике и открытости. В звуке появляется что-то похожее на эффект старых «цапов», но несколько сглаженный в подаче. Повторюсь - это субъективные ощущения и если бы не нетерпение сердца, то и сравнения бы не состоялось, поскольку я был готов успокоиться и заняться акустическим обустройством комнаты.
Андрей мне прислал техническое описание фунционала правильного трансформатора вообще:
***********************************************************************
Трансформатор с гальвано развязкой
Является эффективным фильтром ВЧ помех блокируя прохождение высокочастотных сетевых сигналов и высокоэнергетических импульсов.
Полностью блокирует прохождение постоянного тока небольшой уровень которого присутствует в питающей переменной сети и вызывает подмагничивание магнитопровода (блокирует т.н. «постоянку» и не пускает в следующий за ним трансформатор).
Постоянная составляющая вызывает проблемы особенно у тороидальных трансформаторов так как сердечник у них не разрезной и легко входит в насыщение.
Трансформатор с гальвано развязкой применяют там, где необходимо обеспечить высокую помехозащищенность (измерительная техника, медицинское оборудование. Радио и риёмо-передающие устройства очень часто имеют фильтр на трансформаторе с гальвано развязкой).
При подключении аудиотехники трансформаторы с гальвано развязкой позволяют решать проблемы паразитных контуров и земляных петель.
Рекомендуется включать усилитель и источники от разных трансформаторных фильтров, т.е. не подключать все на один трансформатор. Развязка нужна не только от сети, но и всех компонентов системы друг от друга
Основные требование к трансформаторам: Пониженная индукция /// Малая межобмоточная емкость /// Обязательный Запас по Мощности, так как аудио техника имеет динамическое потребление
*****************************************************************************
В итоге, определившись с предпочтеним, я стал «мучить» устройство, которое собрал Андрей. Ну как мучить, скорее пробовать его подключать разными кабелями и комбинировать с прилагаемыми фильтрами. Даже приволок Powerman AVS2000H, с целью стабилизации напряжения до трансформатора на уровне 220 вольт. И вот в разгар этой увлекательной «мишмухи» транс меня удивил. Как сейчас помню… вечерело… ничто не предвещало… но звук вдруг начал плавать, смещая тональный баланс либо в густой вязкий бас, либо в писклявый скандальный дискант. Часа полтора, наверное, штормило систему формируя дополнительную глубину и объем. В итоге звук «устаканился» в очень «вкусную» картину, где даже на на минимальной громкости отчетливо воспринимается внутренняя динамика, т.е. внутри самой музыкальной сцены, соотношение тарелок, барабанов и остальных инструментов. А когда делаешь погромче, то тебя послушно накрывает живой, насколько этого позволяет система, музыкальной сценой со всем ее динамическим, разнонаправленным многообразием. Ощущение - очень приятное, позволяющее мыслям и чувствам свободно "мотылять" посреди музыкальных образов. Одним словом - «уносит», в хорошем смысле))).
Подключил я трансфоматор 8-го мая, с учетом отключения/переключения проработал он под активной нагрузкой часов 60-70. Андрей мне говорил, что греть трансы не надо, но вот такой эффект имеется и что думать я не знаю. В душе позитив, а кардиолог именно на позитивных эмоциях настаивал, напутствуя из Склифа.

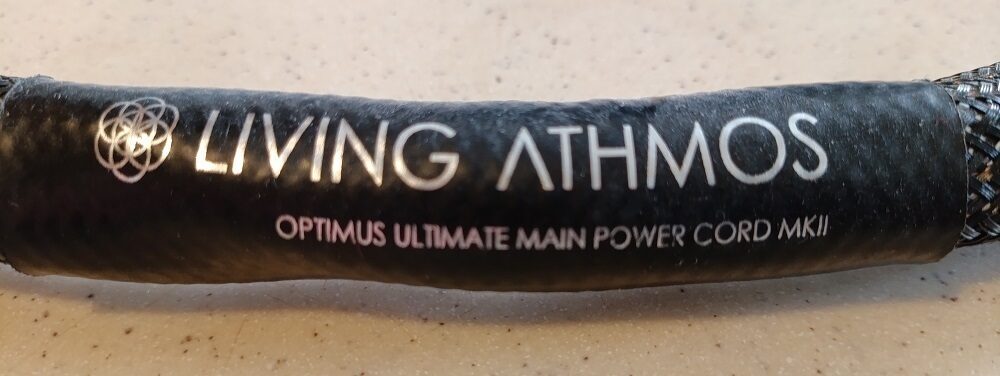

Относительно кабелей: хоть у меня и имеется полный обвяз новыми кабелями White Snake, от Перевезенцева Валерия, но именно трансформатор лучше всего отреагировал на LIVING ATHMOS OPTIMUS ULTIMATE MAIN POWER CORD MK II. Этот кабель так и затевался как разгонный для систем или просто для мощных усилителей, но в отличии от варианта «MAIN» в более высоких линейках получился универсальным, быстрым и очень живым.

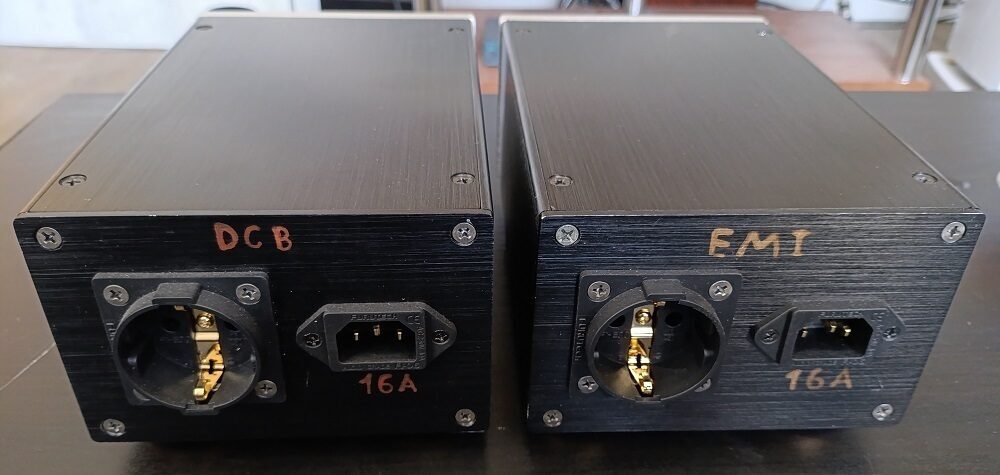

Что касается фильтров, то какого-то особого эффекта я не уловил. Андрей описал их как максимально нейтральные, т.е. они работают только при наличии постоянки или вч помех. Можно было бы конечно углубиться в «вылавливание блох», услышать некий легкий положительный или отрицательный эффекты. Но вот, если по-честному, то все на уровне «показалось». Такого же рода эффект последовал при отключении/подключении земляного провода выделенной линии в щитке. Может чуть-чуть «посвежее» звук без земли. Так и оставил. Вероятнее всего данный трансформатор уже сам по себе мощная преграда для сетевой «нечисти».
В общем если еще раз резюмировать, то из всех претендентов самыми жизнеспособными и целесообразными стали симметричный трансформатор с гальвано развязкой собранный в Воронеже и итальянский кондиционер питания Nightingale CR-1600 от компании Simetel. У меня лучше всего отработал отечественный. И, кстати, он еще пару раз слегка корректировался, прогреваясь, и убедительно превзошел итальянца по всем параметрам. Возможно в разных условиях они поведут себя немного по-другому, но… это только версия! Думается мне, что подобная разница в подаче обусловлена подходом и сохранится при любых внешних условиях. Так что рекомендую обращаться к Андрею, хотя у него довольно много заказов. Но, по любому, говорить надо с ним.
Если меня не подводит слух и интуиция, то поставленную задачу можно считать решенной. Даже если не на 100%, то настолько, что данный результат мой внутренний голос полагает самодостаточным. А значит на этом следует прерваться и уже точно заняться ремонтом и акустическим переоборудованием комнаты. Поскольку студию из нее делать не собираюсь, то и глобальной реконструкции не предвидится. Где-нибудь в дальнейших статьях обязательно выложу фотки и поделюсь впечатлениями.
Всем Хорошего Звука! Да пребудет с Вами Аудиофильская Эпическая Сила!
Fishmerchant
